Сейчас у меня идёт фаза рцшника, так что обычная "аналоговая" радиоуправляемая машинка, аналоговая видеокамера, аналоговый FPV видеопередатчик. Никаких виртурилок, вайфаев и прочей цифровой хрени.
Очков у меня, к большому сожалению, не имеется, так что для отображения видеосигнала приходится городить огород. Раньше для этих целей очень подходил автомобильный мониторчик, но сейчас он что-то задурил - не хочет показывать картинку с видеоприёмника, хоть ты тресни. То чёрно-белое искажённое изображение показывает недолго, потом вырубается. То вообще не показывает. Проводку проверял, контакт норм, а дурит.
В этой ситуации спас бы обычный маленький телевизор (или USB ТВ-тюнер для ноута), но такого у меня тоже нету, а тащить 42" телик на улицу как-то не айс :-)
Совсем уж было расстроился, но тут вовремя вспомнил про мой любимый (и уж несколько лет как вовсе неиспользуемый) DVD-рекордер с ТВ-тюнером. Pioneer DVR-545H-S у нас уж лет шесть, наверное. Раньше на него постоянно что-то эфирное с телика записывали. А потом телик смотреть практически перестали, DVD тоже забылись, так что железка тихо-мирно пылилась на стойке аппаратуры без дела. А вот сегодня она очень пригодилась.
У рекордера этого есть HDMI выход, так что нарисовалась схема - подключаем тюльпан от видеоприёмника в видеовход рекордера, подключаем HDMI выход рекордера через переходник в DVI порт компутерного монитора.
А оказалось фиг там - монитор показывает картинку долю секунды и тухнет. Разрешение стоит приемлимое для монитора, а фиг там. Всплыло что-то в памяти про , возможно как раз в этом дело.
Дело спас мой основной моник, у которого есть HDMI вход. Подключил - картинка есть, всё ништяг. Да и рулить по картинке на 23" веселее чем на 8".

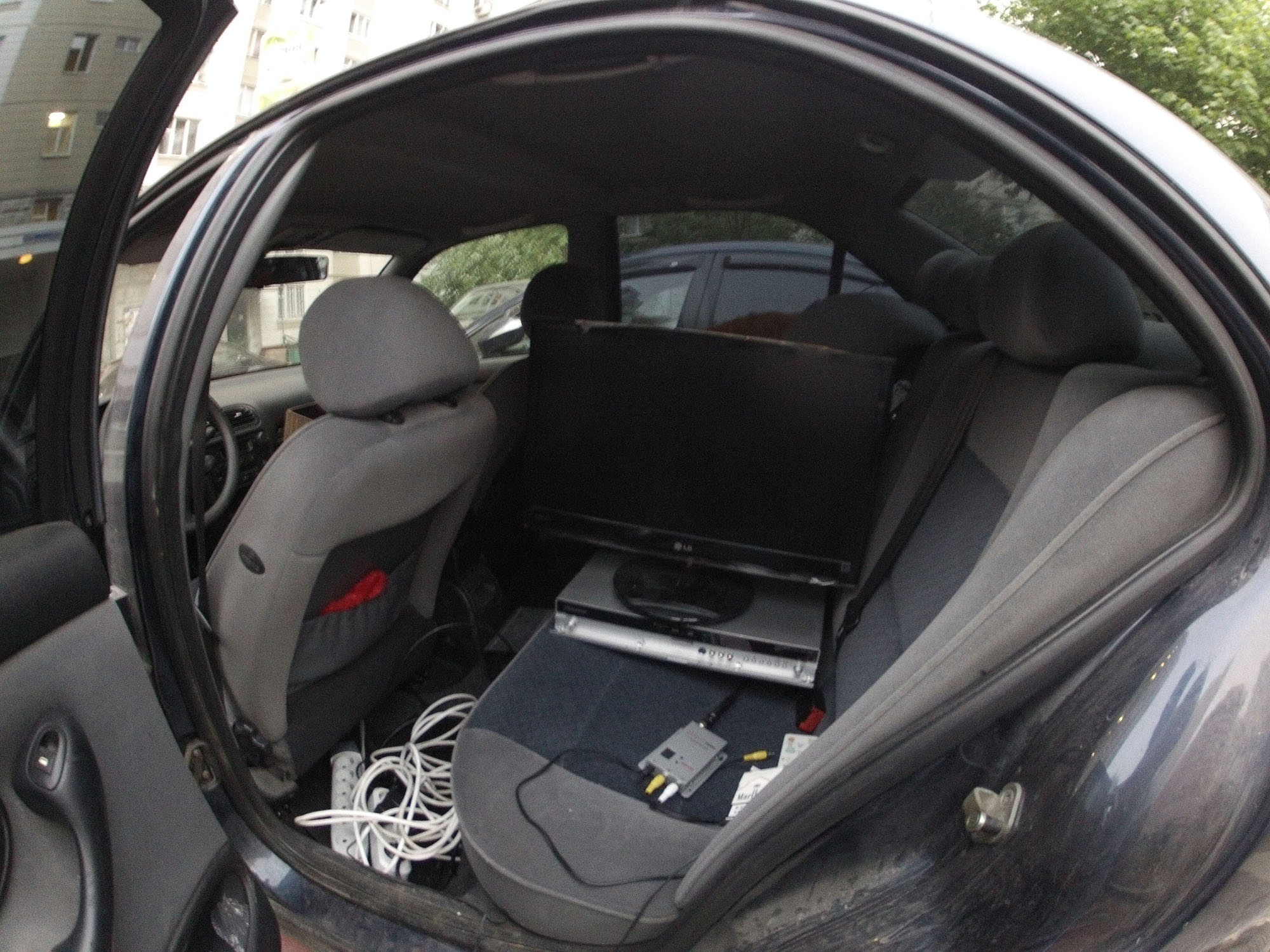

Короче, собрал всё барахло в коробку, потащил на улицу. В машине включил инвертор, подключил всё к 220 вольтам - ура, есть контакт.
Далее начались проблемы.
Аппаратура управления - Fly Sky FS-GT3C, 2.4GHz.
Видеопередатчик у меня вот такой - , на 1.2/1.3ГГц (8 каналов, некоторые соседние каналы помехи дают, но не все). Заявленая мощность более чем достаточна для приемлимой передачи видео почти на километр в прямой видимости при штатных антеннах, народ подтверждает что летали, пашет. Помех на 2.4ГГц вроде не даёт.
Подключил, попробовал порулить - писец полный. Помехи начинаются в двух метрах от приёмника. Метрах в десяти уже сплошной п...ц, ничего толком не видно. Видимость между приёмником и передатчиком - прямая. К тому же машинка стала сигнал аппаратуры управления терять. Выключил видеопередатчик - машинка отлично реагирует на другом конце двора. Включил видеопередатчик - отъехал на десяток метров и нихт коннект.
На форумах где-то встречал темы про переделку передатчиков, надо low-pass фильтр ставить чтоб гармоники убрать которые теоретически могут на 2.4 шуметь, но блин не ожидал что это реально такой писец даёт.
В общем, первое FPV оказалось комом. Буду на досуге штудировать форумы на предмет шо за фигня. Ну не должен вроде как мощный видеопередатчик дохнуть на двадцатиметровой дальности. Даже в городских условиях (1.2ГГц вроде не должен зашумлён быть даже в городе).
P.S. У варианта подключения с рекордером оказался приятный нюанс - его можно использовать по назначению, т.е. записать покатушки. Точнее, помехи с покатушек :-) Ща посмотрю чего там получилось, мож залью что-нибудь для истории.
Когда по проезжей части - там не везде прямая видимость, машины мешают. А вот на травке прямая видимость есть, никаких преград для сигнала. Ну вот шо за фигня :-(
UPD> Оказывается да, у многих видеопередатчик 1.2/1.3ГГц забивает канал управления на 2.4ГГц Для устранения косяка фильтр НЧ нужен, .
лучше б показал что за картинка на мониторе получается... и что за камера была? чтобы помех не было - надо разносить антенны в разные стороны. на самолете еще можно, на машинке уже сложнее.
Цитата: лучше б показал что за картинка на мониторе получается... и что за камера была? чтобы помех не было - надо разносить антенны в разные стороны. на самолете еще можно, на машинке уже сложнее.
Когда ездил - забыл сфотать. Помехи видео не из-за передатчика аппы, эт я проверял. Антенны разнесены в разные края насколько это возможно. А вот на приёмник управления помехи от видео, эт да.
Так, разобрал передатчик, внутри обнаружился подстроечник какой-то. Попробовал покрутить - меняется яркость картинки. Сделал чуть поярче. Собрался всё обратно - фигакс, стало добивать до кухни без помех (через три стены по-диагонали). Посадил Катюху бдить в монитор, поехал кататься на лифте. Из лифта добивает (правда, с помехами)! Выше на улицу - показывает! Т.е. бить стало уже не на 30 метров, уже хорошо. Попожже попробую снова погонять, проверить насколько дальности хватает. Правда, с НЧ фильтром вопрос пока не решён, самому паять не представляю из чего, ибо на гигагерцовых частотах обычные допуски комплектухи шалят, тут уж надёжнее готовый купить.
Маман Вторник, 14 Мая, 2013 16:13 цитировать ссылка на коммент
Гость Вторник, 14 Мая, 2013 21:39 цитировать ссылка на коммент
чтобы помех не было - надо разносить антенны в разные стороны. на самолете еще можно, на машинке уже сложнее.
Гость Вторник, 14 Мая, 2013 21:40 цитировать ссылка на коммент
Dyez Среда, 15 Мая, 2013 08:15 цитировать ссылка на коммент
Gol Среда, 15 Мая, 2013 15:31 цитировать ссылка на коммент
Помехи писец, это с передатчиком что-то. Ща вот разобрал, нашёл подстроечник там, вроде получше стало но на большом расстоянии ещё не тестил.
Gol Среда, 15 Мая, 2013 15:32 цитировать ссылка на коммент
Когда ездил - забыл сфотать.
Помехи видео не из-за передатчика аппы, эт я проверял. Антенны разнесены в разные края насколько это возможно. А вот на приёмник управления помехи от видео, эт да.
Gol Среда, 15 Мая, 2013 15:33 цитировать ссылка на коммент
Обычный НЧ фильтр, можно и спаять, в принципе.
Gol Четверг, 16 Мая, 2013 16:19 цитировать ссылка на коммент
