Заметка юзера virt2real

Проба связки для HD FPV

fpv hd fpv virt2real железки видео

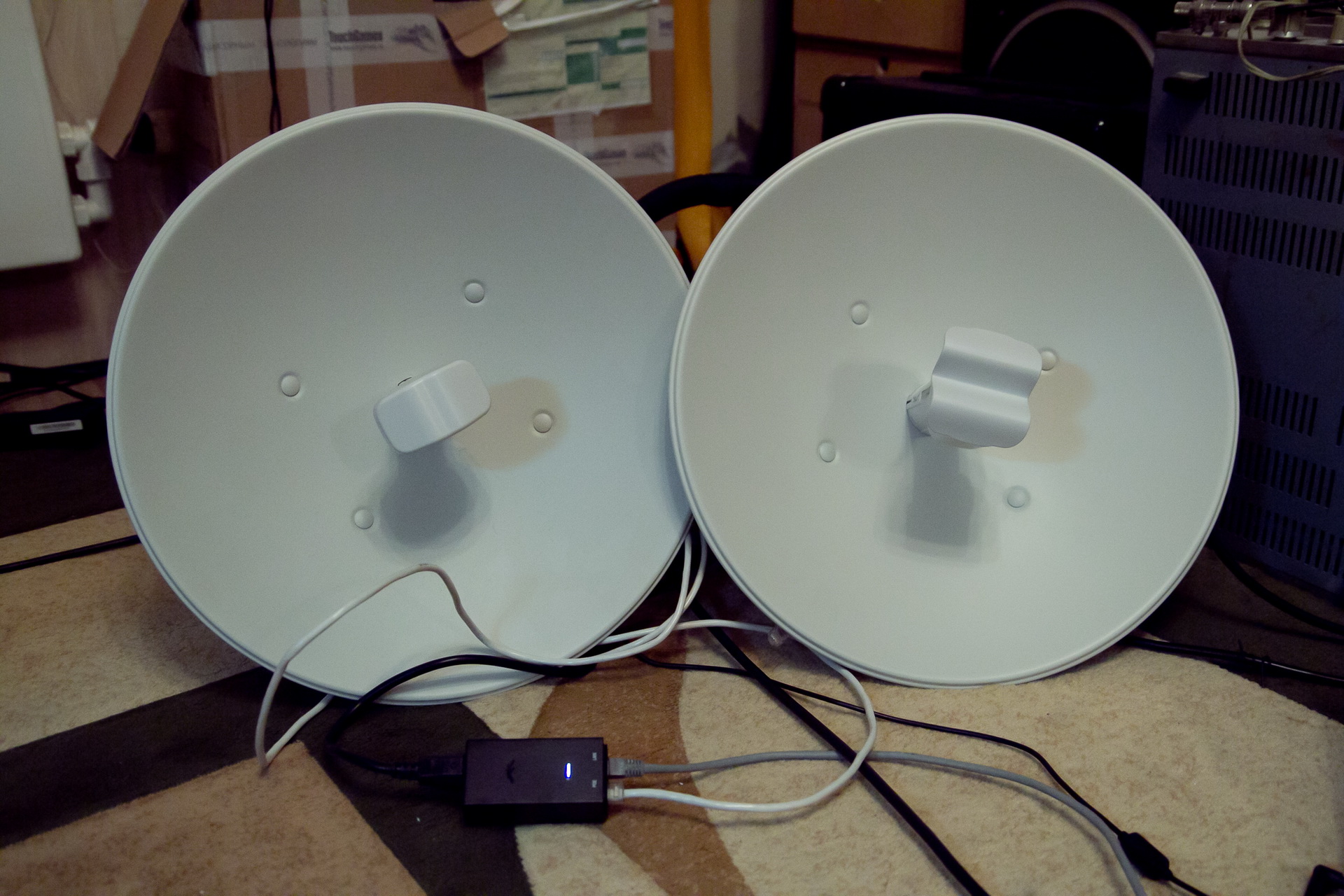

Трансляция RTP H264, поток 4 мегабита, вайфай мост на оборудовании Ubiquiti 2.4GHz.

Полный размер


На экране ноутбука задержка 210 мс, на телике - около 400 мс. Хотя всё подключено к одному и тому же ноутбуку. Оказалось что подключение по HDMI уже само по себе задержку вносит.

Вот результаты для 2.4

Продолжение...





UPD> Это ещё гстример не тюненый, можно ещё чуток улучшить.
UPD> Для 5 ГГц см. дальше

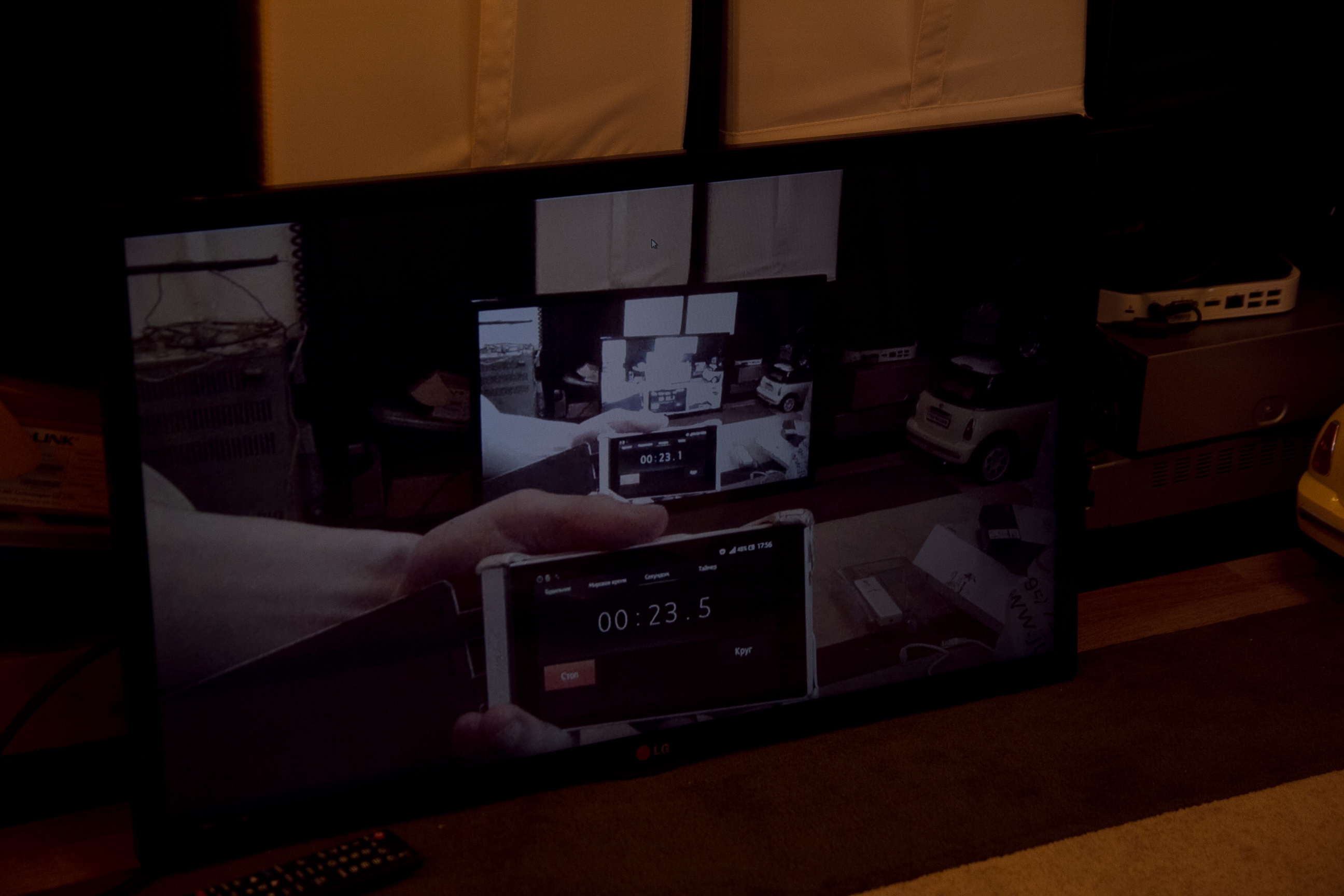

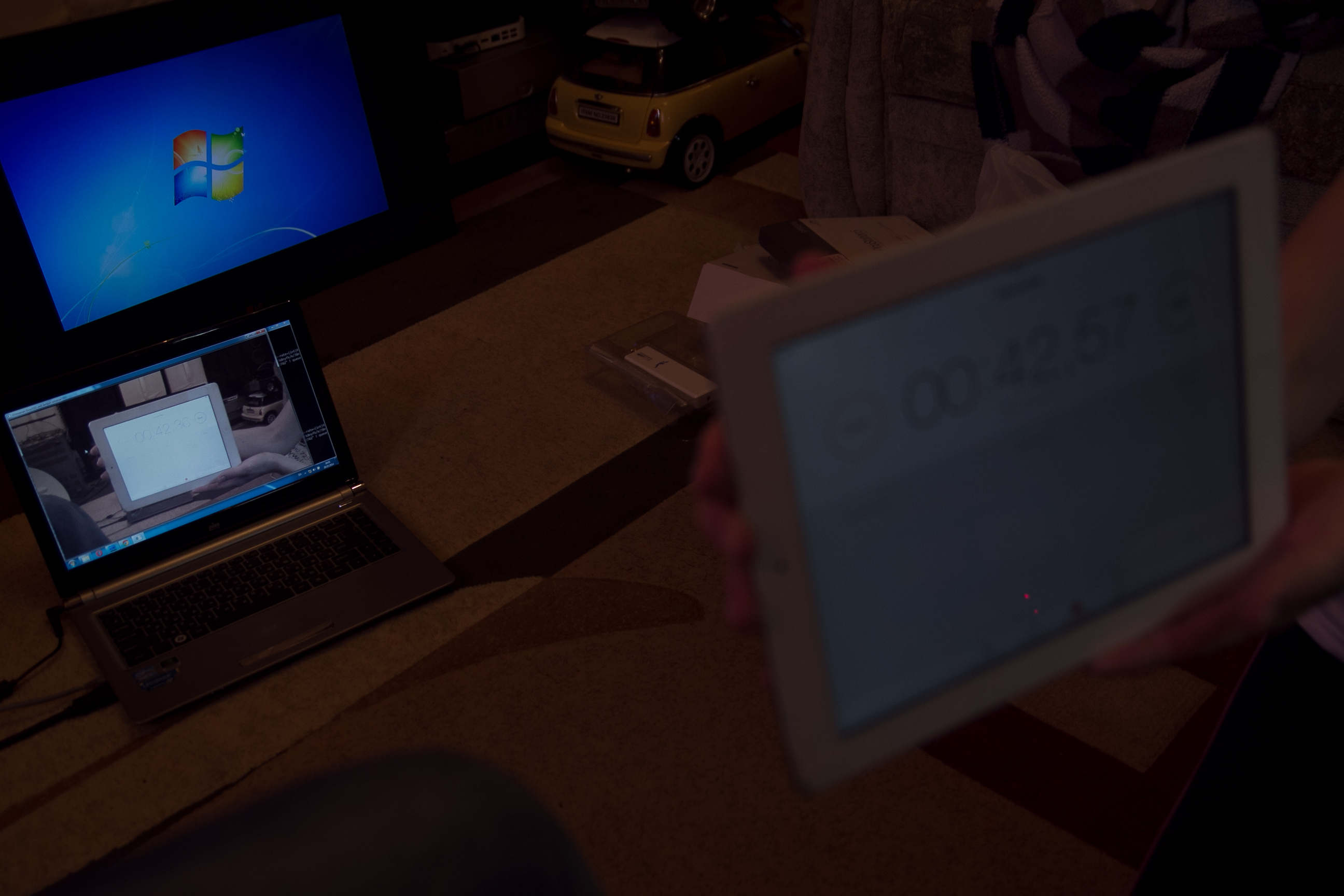

Стандартные фото-замеры показали вот такие результаты. Кадры тёмные, т.к. сложно оказалось совместить тёмную и яркую картинку, пришлось затемнять.

Полный размер


Полный размер


Полный размер
virt2real      Пятница, 28 Марта, 2014 18:28       13


Добавить комментарий


realizator Пятница, 28 Марта, 2014 20:22 цитировать ссылка на коммент

Я думаю это не HDMI задержку вносит а телевизорный процессор "улучшения картинки" - типа просчет дополнительных промежуточных кадров и прочие вещи.





Gol Пятница, 28 Марта, 2014 20:36 цитировать ссылка на коммент

2 realizator:
Возможно, ага. Добавил ролик про пять гигагерц, задержка не хуже, на коптере полетать уже можно :-)





Гость Суббота, 29 Марта, 2014 02:30 цитировать ссылка на коммент

Когда в кваку на телеке играли - постоянно был эффект отстающего от мыши оружия. Потом догадались включить на телеке режим Games (и он перестал дорисовывать кадры), и все стало норм
orangeudav





Gol Суббота, 29 Марта, 2014 02:31 цитировать ссылка на коммент

2 Гость:
Да я уж разные режимы опробовал - всё равно отстаёт. Даже когда не видео а просто курсором двигаю. Хотя тут мож ноут уже дурит, хз.





Gol Суббота, 29 Марта, 2014 02:39 цитировать ссылка на коммент

2 Гость:
АААА!!!! БЛИН!!! Удавыч, спасиб за наводку! Игровой режим-то я и пропустил. Щас включил - всё ништяг!!





Гость Понедельник, 31 Марта, 2014 20:58 цитировать ссылка на коммент

Vrevre: ПО поводу задержек по HDMI, вот на этой матрице http://www.ebay.com/itm/HDMI-VGA-AV-Audio-USB-Controller-board-7inch-N070ICG-LD1-1280-800-IPS-lcd-panel-/200991225889?pt=LH_DefaultDomain_0&hash=item2ecc02b821 пробовал с ноутбука через HDMI - мышка очень резкая. А на телике LG по тому же HDMI мышка ватная. Т.е. это не интерфейс - это телек тормоза создает.





Гость Суббота, 5 Апреля, 2014 17:51 цитировать ссылка на коммент

Вопрос: можно ли к этому контроллеру с матрицей подключить виртурилку, в качестве LAN-интерфеса, и PicoStation, чтобы принимать и выводить HD-сигнал на матрицу, минуя компьютер?





Гость Суббота, 5 Апреля, 2014 17:56 цитировать ссылка на коммент

Когда для виртурилки появится контроллер LCD мониторов? А так же мезонин с HDMI входом.
Можно ли к v2r сейчас как-то подключить HDMI сигнал?





Gol Воскресенье, 6 Апреля, 2014 21:06 цитировать ссылка на коммент

2 Гость:
Цитата: Вопрос: можно ли к этому контроллеру с матрицей подключить виртурилку, в качестве LAN-интерфеса, и PicoStation, чтобы принимать и выводить HD-сигнал на матрицу, минуя компьютер?

Лучше матрицу напрямую к виртурилке, но выход на LCD ещё не делали. Пины под него предусмотрены, но нужно обвязку сделать.





Gol Воскресенье, 6 Апреля, 2014 21:08 цитировать ссылка на коммент

2 Гость:
Цитата: Когда для виртурилки появится контроллер LCD мониторов? А так же мезонин с HDMI входом. Можно ли к v2r сейчас как-то подключить HDMI сигнал?

HDMI вход уже отдан на изготовление тестовых образцов. HDMI выход, скорее всего, будет на том же мезонине (или плате второго этажа) где и LCD выход. Т.к. такое применение Виртурилки не планировалось, делать такие выходы первоочёредно не собирались, но, видимо, придётся :-)





Гость Вторник, 8 Апреля, 2014 15:47 цитировать ссылка на коммент

Приветствую. На Хабре вы писали:
"На следующих испытаниях поменяем тарелку на «пулю» — Ubiquity Bullet M5 HP с мощной всенаправленной антенной, или на аналогичную, но 2.4 ГГц. Заодно и Picostation надо бы поменять на M2 HP."
ИМХО таки лучше 5 ГГц, ибо диапазон 2,4 в городах (да и окрестностях) весьма сильно зашумлен. Плюс, в 5ГГц диапазоне антенна получается меньших размеров и веса (если критично, конечно).
Так же не следует забывать о поляризации, не факт, что например UBNT NB5 будет корректно вязаться в Bullet M5, бриджи изначально разрабатывались для работы парами с аналогичными устройствами. Я использовал бы в качестве БС в вашем случае NanoStation M5, все таки диаграмма в 60 градусов позволяет не крутить особо станцию по сторонам. Опять же - на NanoStation есть 2-й порт Ethernet. При необходимости их можно ставить парами для покрытия бОльшего сектора.

Если необходимо работать в 802.11N и все таки решите использовать антенну именно с круговой диаграммой направленности, то лучше использовать связку UBNT Rocket M5 + Ubiquiti AirMax Omni 5G13 или 5G10.





Gol Вторник, 8 Апреля, 2014 15:55 цитировать ссылка на коммент

2 Гость:
Самый развёрнутый коммент, спасибо :-) А то на Хабре что-то совсем тихо, ни одного коммента толкового.

Связка пуля M2 HP(с антенной ITelite OMD 24012V, или аналогичной, сейчас точно не вспомню) + пикостейшн M2 HP себя отлично показала в аналогичном применении. Но так как на хобби-экспо диапазон 2.4 убит насмерть, приходится приоритет отдать пятигигагерцовым. В дальнейшем просто сразу оба варианта будем проверять для сравнения. В городе 2.4 зашумлён, само собой. Но в полях с этим попроще.





Гость Вторник, 8 Апреля, 2014 16:11 цитировать ссылка на коммент

Выход LCD (LVDS) и HDMI даст возможность принимать HD видеосигнал прямо на виртурилку, и выводить сразу на монитор (очки), минуя ноутбук.
А с HDMI входом можно будет передавать готовое 3D http://www.navigator-shop.ru/catalog/product/aee-sd30-ru-magicam-3d/
Жду с нетерпением и того и другого!
