Спасение залитой чаем клавиатуры ноутбука ASUS M51Vr.

ноут ноутбук комп железки ремонт фото авария

Как я уже писал, я пролил чай на клавиатуру ноутбука. Чай оказался с сахаром, так что спустя пару часов клавиши стали очень паршиво нажиматься и конкретно залипать. Работать так абсолютно невозможно, так что пришлось чинить.

Был найден сайтег, где нашлась некоторая информация по процессу установки на место оторванной клавиши ноута. А мне-то сначала клавиши снять надо, так что тут уж пришлось методом тыка. Ну и описанное устройство механизма клавиши с этого сайтика помогло.

Из инструментов использовал скрепку и ватную палочку, коих отобрал у Катюхи целую пачку.

Необходимые инструменты

Полный размер Необходимые инструменты

Ну и плюс ещё мелкая отвёртка пару раз понадобилась.

Продолжение...


Процесс отдирания крышки клавиши элементаре - поддеваем отвёрткой и плавно тянем вверх. Аккуратно надо, иначе можно повредить тонкую хреновинку.

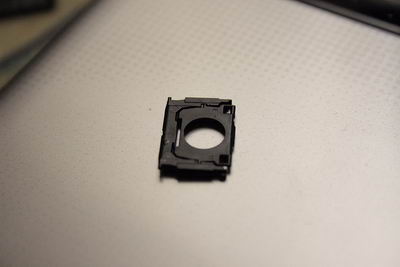

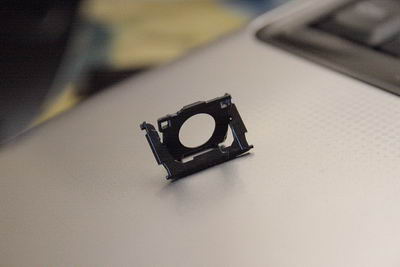

Вот эта хреновинка

Полный размер Вот эта хреновинка

Она же в разложенном состоянии. Половинки держатся друг за друга маааахонькими штырьками. Вот их как раз главное и не сломать. Половинки из пластика, довольно неплохо отгибаются, так что если штырёк выйдет из паза его можно аккуратненько вставить обратно

Полный размер Она же в разложенном состоянии. Половинки держатся друг за друга маааахонькими штырьками. Вот их как раз главное и не сломать. Половинки из пластика, довольно неплохо отгибаются, так что если штырёк выйдет из паза его можно аккуратненько вставить обратно

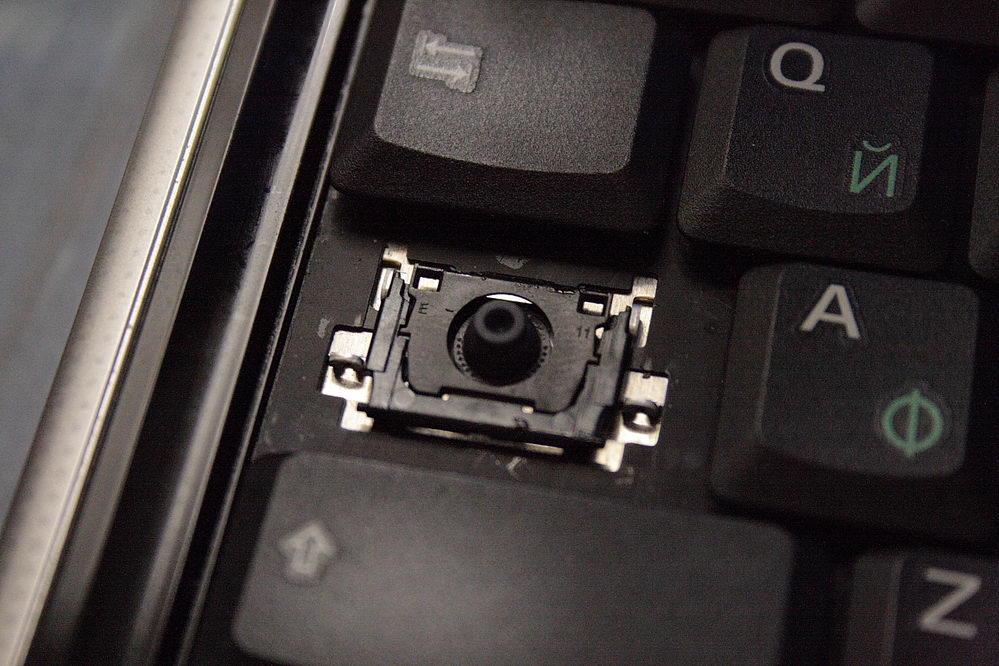

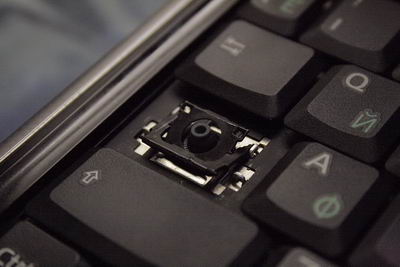

А вот она видна при снятой крышке клавиши

Полный размер А вот она видна при снятой крышке клавиши

Вот она же

Полный размер Вот она же


Процесс освоить решил на самой ненужной клавише - Caps Lock. Оторвал крышку клавиши, вытащил пластиковые рамочки. Вытаскиваются они методом отгибания отвёрткой влево-вправо мелких штырьков в верхней части клавиши(сторона, которая ближе к экрану ноутбука).

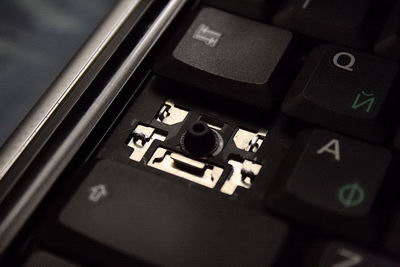

Посадочное место клавиши без всех хреновин. Посредине резиновая пимпочка - собссно кнопка

Полный размер Посадочное место клавиши без всех хреновин. Посредине резиновая пимпочка - собссно кнопка

У капслока обнаружилась металлическая рамочка (на согнутую скрепку похожа). Она ребро жёсткости создаёт для больших клавиш. У капслока она есть, у шифта, у пробела и т.д.

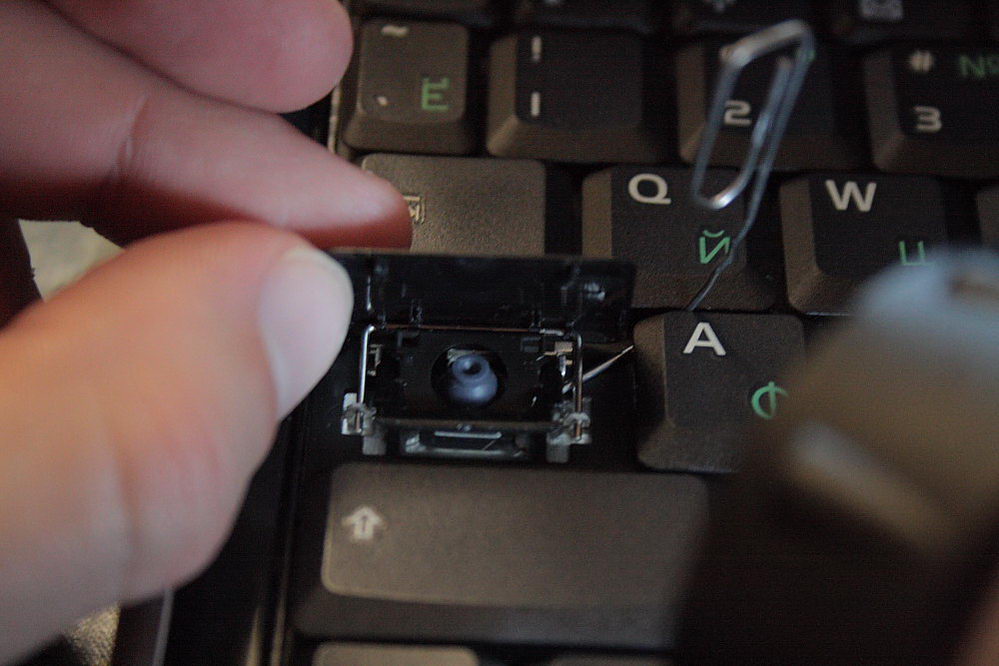

Разобрав всё на части потащил в ванную и там промыл под проточной тёплой водой. Затем насухо вытер. После чего воткнул на место пластиковую рамочку. На крышку клавиши цепляем металлическую рамку, рамку вставляем в пазики у основания клавиши. После чего скрепкой поддерживаем снизу пластиковые направляющие и цепляем верхнюю сторону крышки клавиши.

Полный размер

После чего опускаем крышку и нажимаем. Она садится на оставшиеся зажимы. Всё, клавиша готова. Кстати, видеоролик с процессом установки клавиши есть всё на том же сайте, вот ссылка - как ставить клавишу на место.

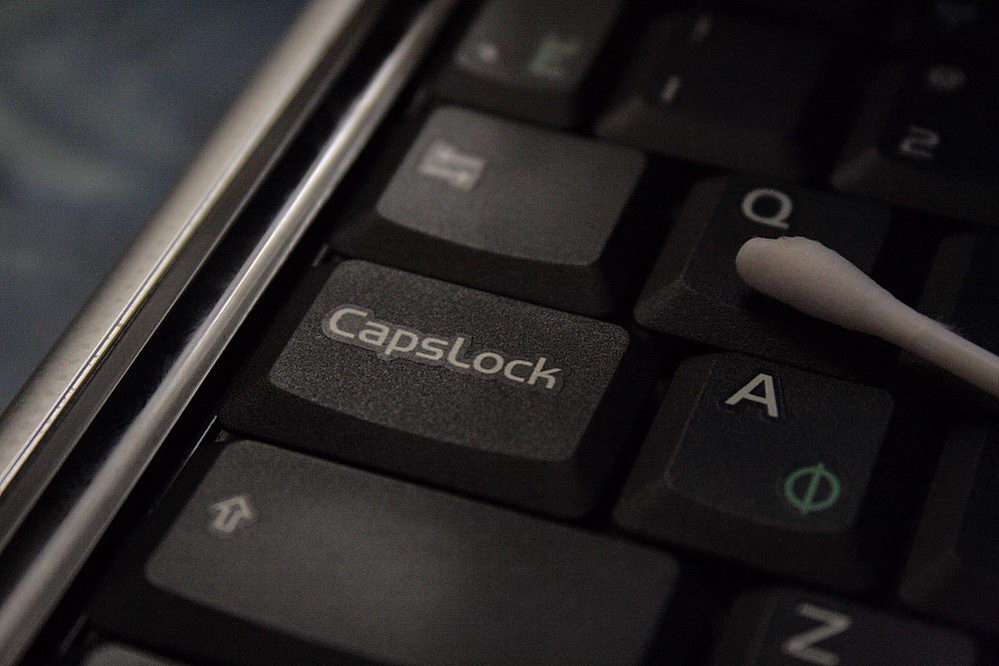

Caps Lock на месте и отлично функционирует

Полный размер Caps Lock на месте и отлично функционирует


Окрылённый успехом с блондинистой клавишей, принялся за остальные. Крышки остальных клавиш отрываются аналогично капсу.

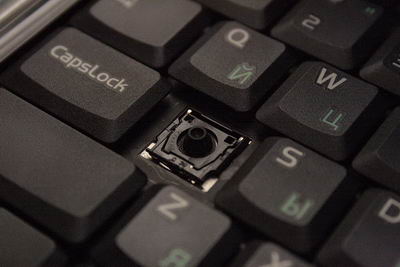

Вот как выглядит обычная клавиша без крышки

Полный размер Вот как выглядит обычная клавиша без крышки

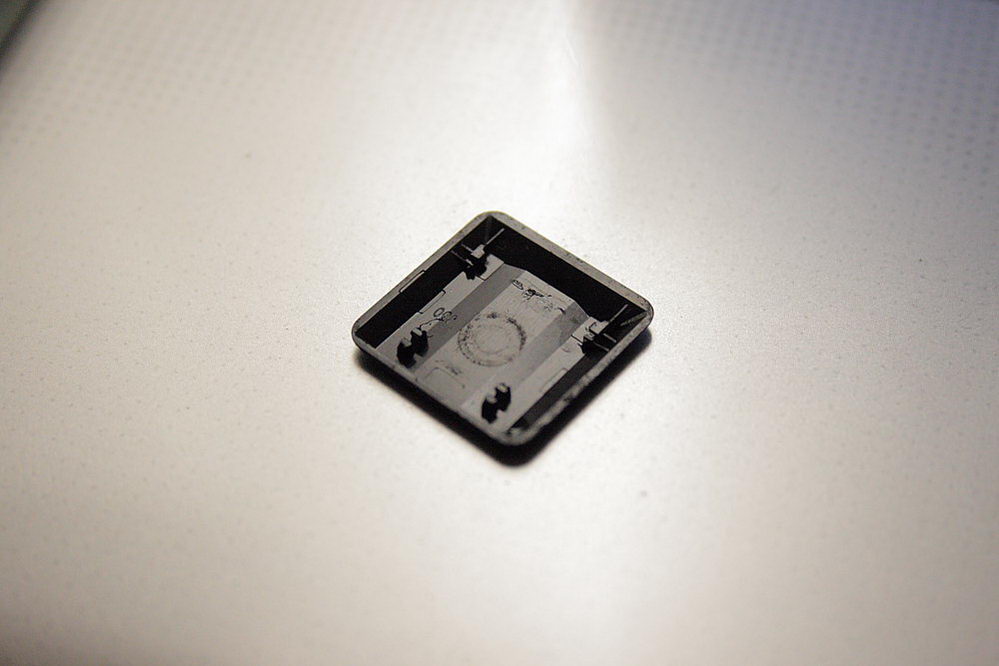

А вот крышка обычной клавиши, видны зажимчики

Полный размер А вот крышка обычной клавиши, видны зажимчики

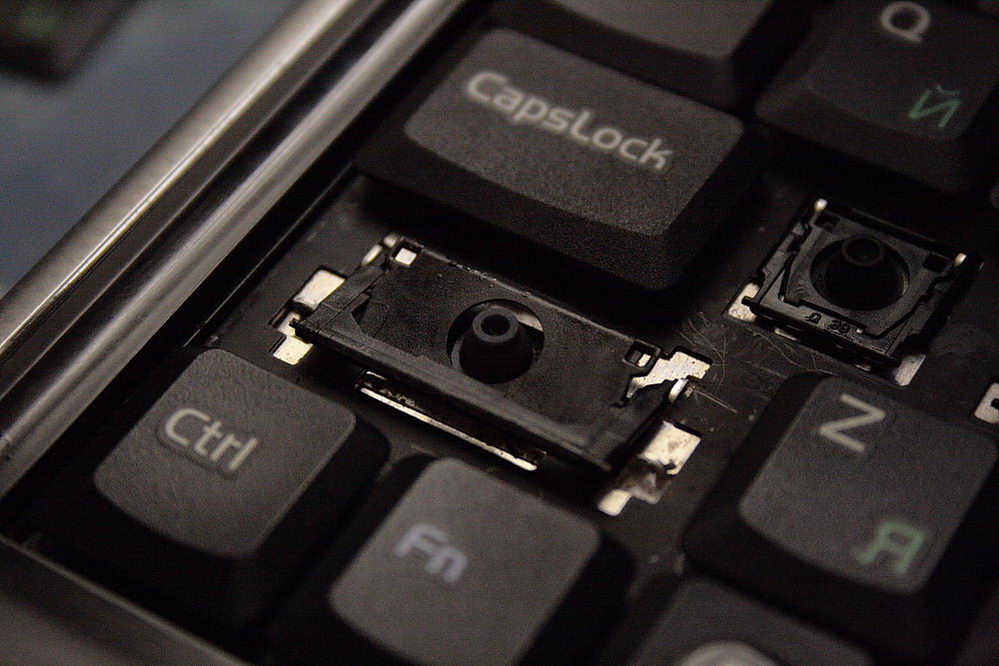

У шифта всё немножко сложнее. Площадка чуть побольше чем у капса

Полный размер У шифта всё немножко сложнее. Площадка чуть побольше чем у капса

Отдираю все залипавшие клавиши

Полный размер Отдираю все залипавшие клавиши

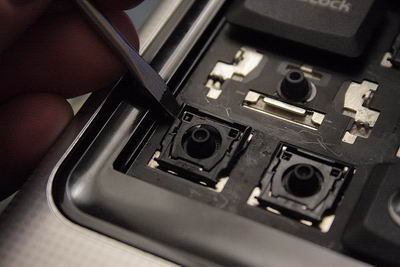

Пластиковые направляющие снимаются путём поддевания отвёрткой (слегка) сбоку

Полный размер Пластиковые направляющие снимаются путём поддевания отвёрткой (слегка) сбоку

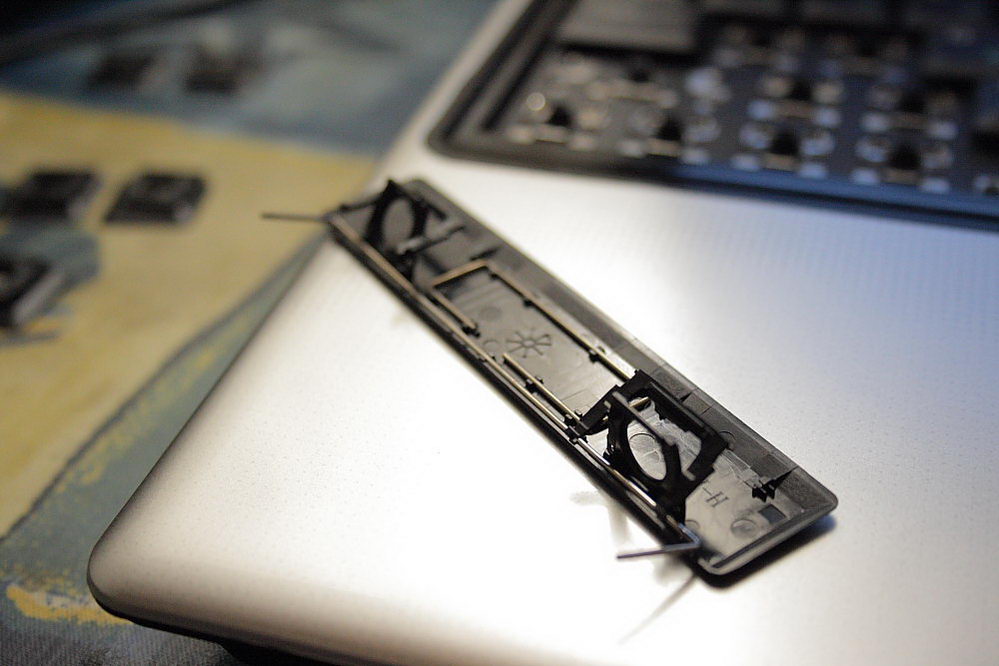

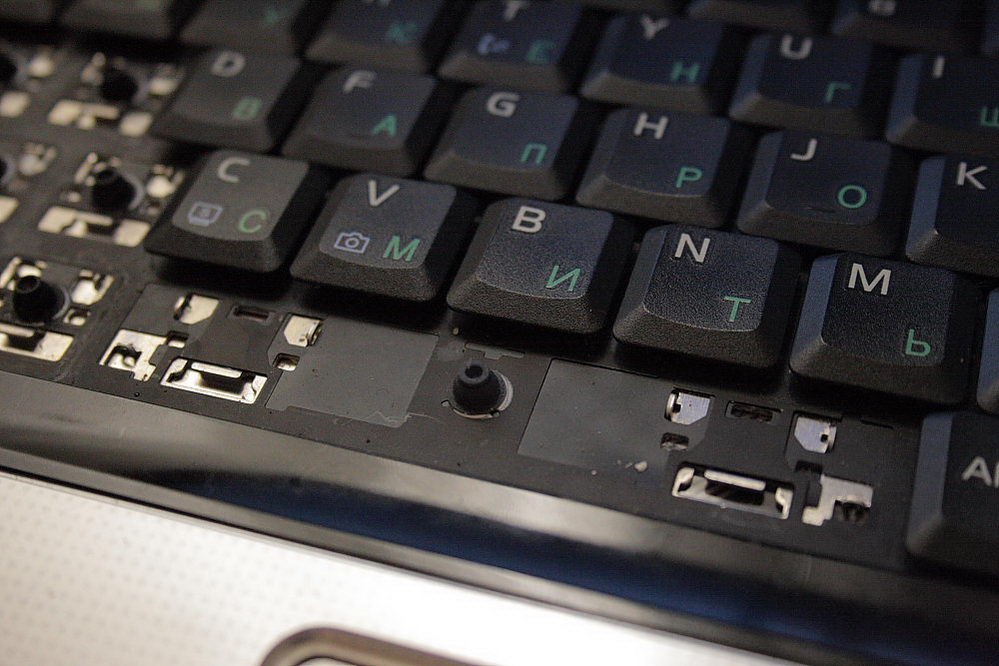

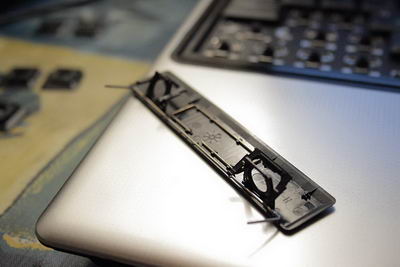

Самая Большая Клавиша - пробел

Полный размер Самая Большая Клавиша - пробел

У него две обычных направляющих

Полный размер У него две обычных направляющих

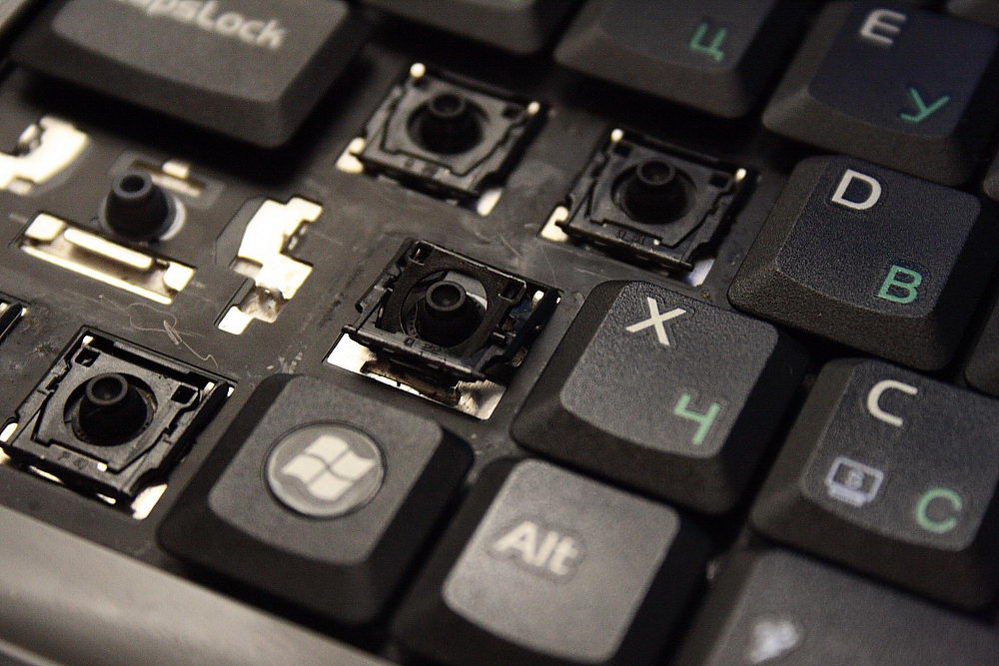

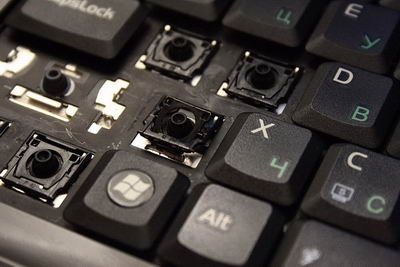

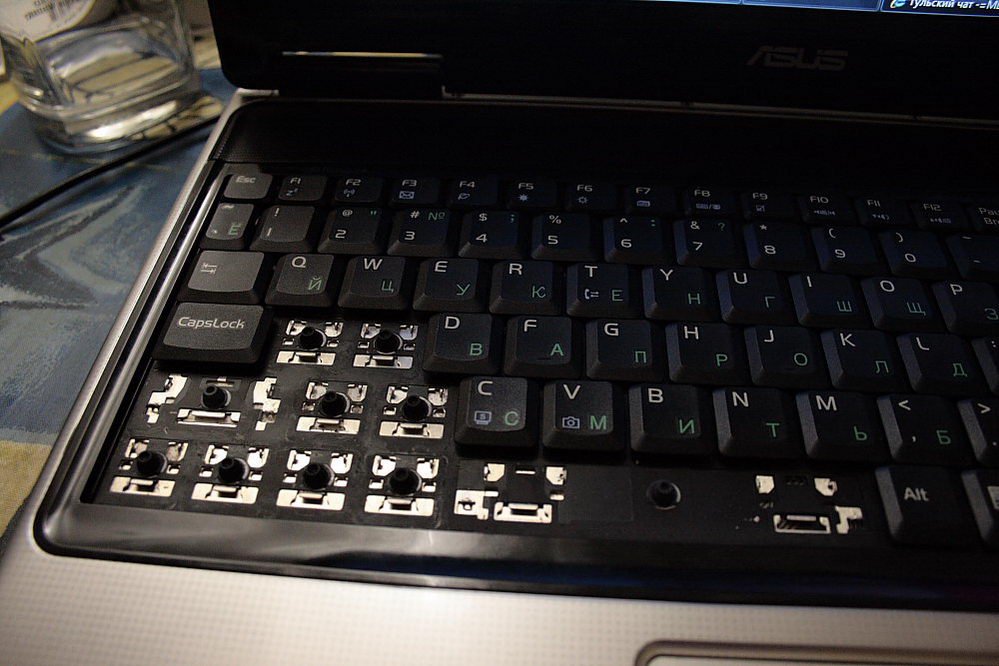

Все залипшие клавиши поотрывал

Полный размер Все залипшие клавиши поотрывал

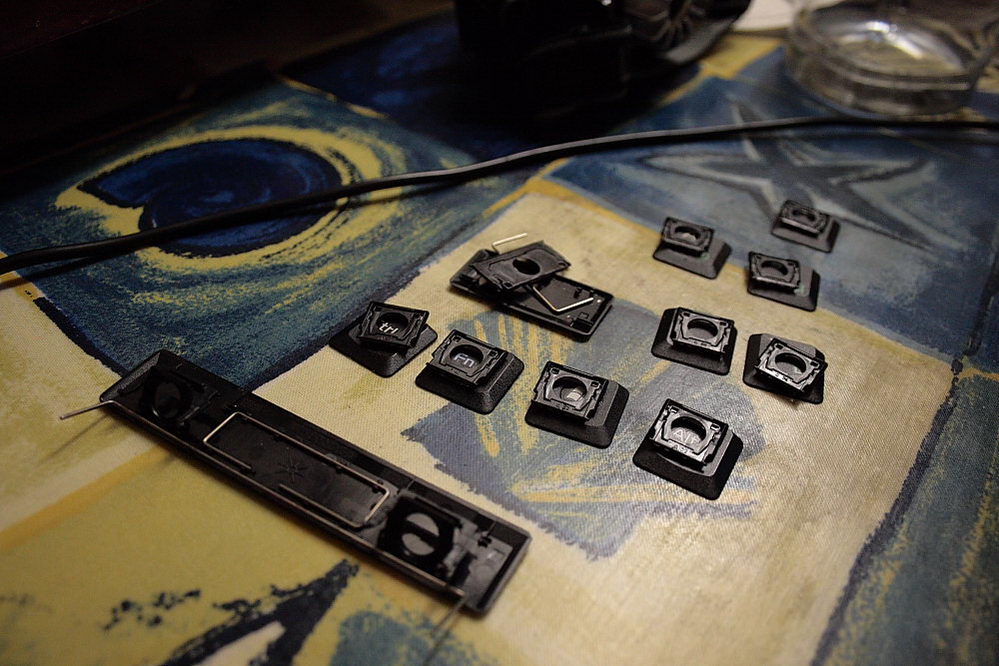

Очередь на помывку

Полный размер Очередь на помывку

Аккуратненько, одну за другой, отмыл от загустевшего сахара все оставшиеся клавиши. И установил на свои законные места. Само собой, посадочные места тож протёр влажной ватной палочкой и сразу же сухой, чтоб сырость не разводить.

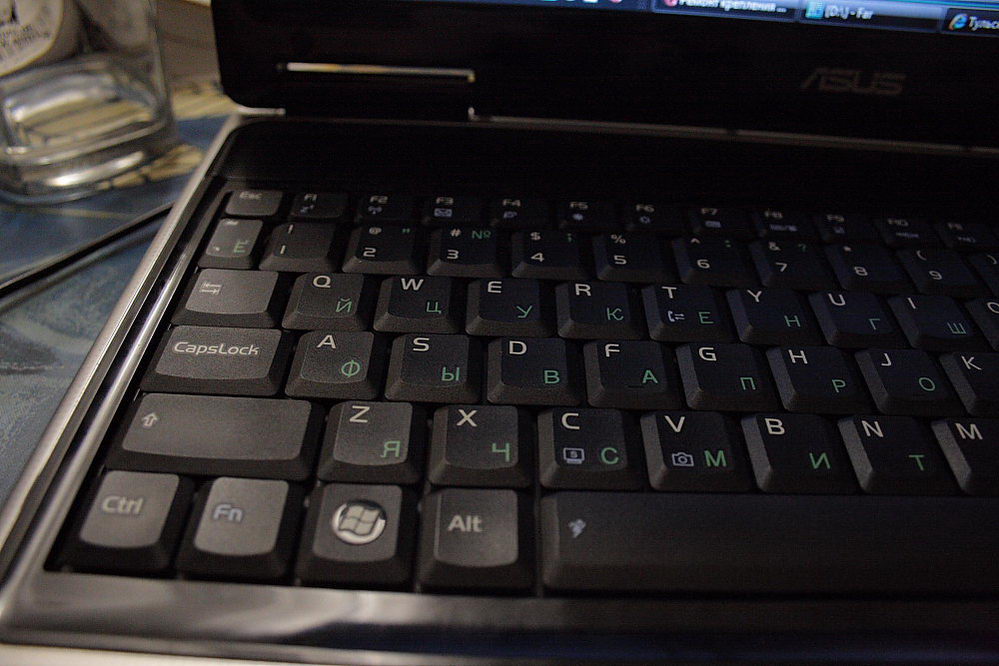

Результат. Найди 10 отличий.

Полный размер Результат. Найди 10 отличий.

Все клавиши отлично нажимаются, так же как и до потопа. Итого 13 клавиш за полтора часа.
