Новая видеокамера для самолётика приехала

видео камера железки

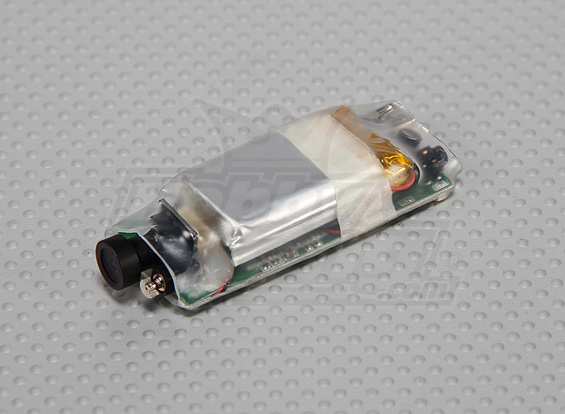

Вот такая - Легкая HD Камера с разрешением 1280x720точек, 30ксек. 5MП CMOS



UPD> На укоры типа "всё лишь бы в игрушки играться" могу ответить только - работа такая :-)

Конечно, пятью мегапикселами там и не пахнет, стопудово обычная матрица 0.3 или 1.3 Mpx, как и на том видеобрелке #11. А до 720p программно интерполируется. Короче, до GoPro, опять же, очень не дотягивает. Но преимущество над видеобрелком всё-таки есть - угол обзора. У брелка примерно 70 градусов, а у этой камеры - 120 (у GoPro - до 170, в зависимости от режима).

Как и в случае с брелком, у этой камеры радует цена - за всё удовольствие - тыща рублей. А, ещё одно преимущество над брелком забыл упомянуть. НЧ-видеовыход, на который подаётся сигнал с текущей картинкой. Т.е. камера одновременно и пишет (в 720p) и подаёт видео на видеовыход. Которое с помощью трансмиттера передавать на землю, там принимать ресивером и показывать на монитор или на видеоочки. Т.е. как раз то что надо для FPV. Долго не врубался как сделать подачу живого видео на выход, прочёл инструкцию - стало всё понятно :-) Видео на выход подаётся только в режиме Motion Detection (MD).

Продолжение...




ТТХ камеры (взято с паркфлайера)

Угол обзора камеры: 120 градусов
Разрешение матрицы: 5 мегапикс. CMОS сенсор
Размер видео кадра: 1280x720p 30кадр.сек.
Видео кодек: MJPG
Возможные режимы кач-ва записи: ВысшееСтандартноеЭкономное
Уникальная функция "детектор движения": запись начинается с момента регистрации движения в зоне видимости
Выбираемое время записи для детектора движения: 10сек, 1мин, 5мин, 10минут
Уникальная функция "круговой" записи (когда кончается место - затирает начало и пишет продолжение)
Размер фото кадра: 2560x1920 JPG
Встроенная литий-полимерная батарея: емкостью 850мАч для работы в режиме записи до 3-х часов.
Разъем для карт памяти: Transflash (Micro SD) объем до 32 ГБ
Габариты: 74мм x 28мм x 15мм
Вес: 29.4гр.
Функция камеры для ПК (можно использовать как вэб-камеру)
Имеется AV выход
USB2.0

В комплекте: сама камера, USB кабель, AV кабель.

Дальше небольшая инструкция, сделаная Денисом Науменко для сайта parkflyer.ru

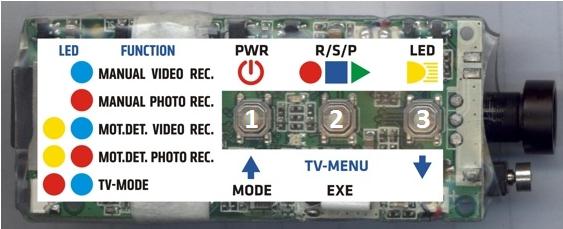

КНОПКА 1
Кратковременное нажатие:
А) в меню: выбор строки, ВВЕРХ
Б) переключение функций:
1. Ручная видеосъемка
2. Ручная фотосъемка
3. Видеосъемка при движении
4. Фотосъемка при движении

В) при воспроизведении: выбор предыдущей записи

Долговременное нажатие: ВклВыкл камеры

КНОПКА 2
Кратковременное нажатие:
А) Запись; Стоп
Б)при воспроизведении: Просмотр; Стоп
В) в меню: выбор пункта, возврат

Долговременное нажатие:
А)Вход в меню, выход
Б)в меню: подтверждениезавершение установок

КНОПКА 3
Кратковременное нажатие:
А) в меню: выбор строки, ВНИЗ
Б) ВклВыкл подсветки (ниже описан принцип работы)
В) при просмотре: выбор следующей записи

Долговременное нажатие: А)Выкл подсветки

Для входа в меню необходимо: вкл. камеру, нажав и удерживая кнопку 1. Затем подключить камеру к телевизору с помощью AV кабеля. После чего нажать и удерживать кнопку 2, до появления окна меню.

Прямая видео и фото передача с камеры. Работает следующим образом: включив на камере режим видеофото записи при регистрации движения, после чего подсоединив к USB кабелю. Комп определит её как веб-камера. Видео передается без её записи. Но если камеру подключить к ТВ то видео будет записываться. Аналогично и с фото режимом.

ВРЕМЯ ЗАПИСИ (2ГБ):
Эконом: 38мин.18сек. (пишет роликами по 20мин.)
Стандарт: 24мин. 14сек. (пишет роликами по 20мин.)
HD: 17мин.10сек.


ДЛЯ ТЕХ КТО ХОЧЕТ УСТАНОВИТЬ СИСТЕМУ ПОДСВЕТКИ:

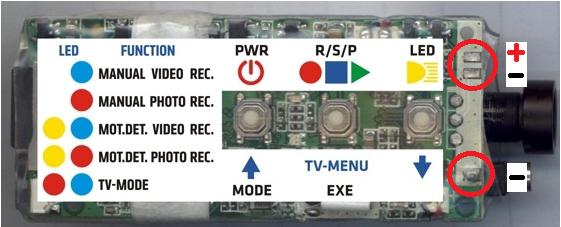

красными кругами отмечены клеммы подключения подсветки. Верхний контакт «+» (общий), средний и нижний «-». Подсветка рассчитана на 3 режима работы:

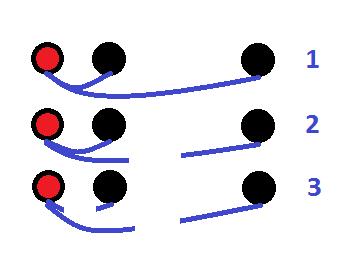

При включении камеры (ДОЛГОВРЕМЕННОЕ нажатие кнопки 1), по умолчанию, подсветка отключена. При 1м КРАТКОВРЕМЕННОМ нажатии кнопки 3 включаются обе цепи, как показано на рис. 3. При 2м КРАТКОВРЕМЕННОМ нажатии кнопки 3, отключается длинная цепь, при этом малая цепь остается во вкл. состоянии. При 3м КРАТКОВРЕМЕННОМ нажатии кнопки 3, отключаются обе цепи.
При ДОЛГОВРЕМЕННОМ нажатии кнопки 3 отключаются обе цепи. Не зависимо от того какой режим был включен до этого.

Лично я припаял один СД (светодиод) к верхней цепи (это проще). Для тех кто хочет поставить ИКД (инфракрасный диод), мой совет: поставить его в верхнюю цепь, а СД в нижнюю. Это позволит вести съемку в полной темноте (в режиме 2).

Мах. кол-во светодиодов не проверял. Но могу сказать, что подключать их нужно параллельно. Соответственно кол-во СД и ИКД влияет на разряд аккумулятора. Если лень и нет возможности спаять такую систему, вот пожалуйста: http://www.parkflyer.ru/42607/product/104347/
Копия в ЖЖ Gol      Среда, 30 Ноября, 2011 03:48       2
