Корпус для Rover5

железки ардуина arduino видео rover5 тележка

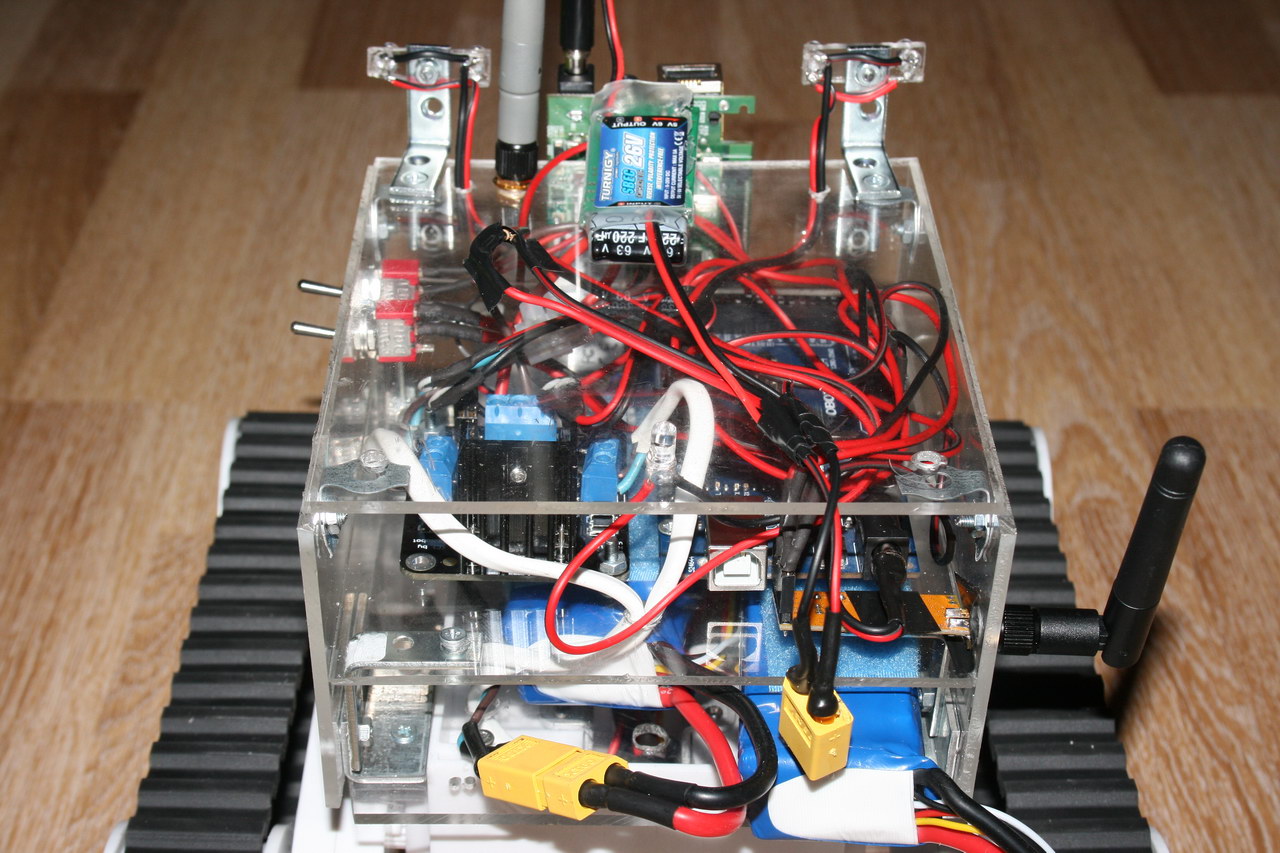

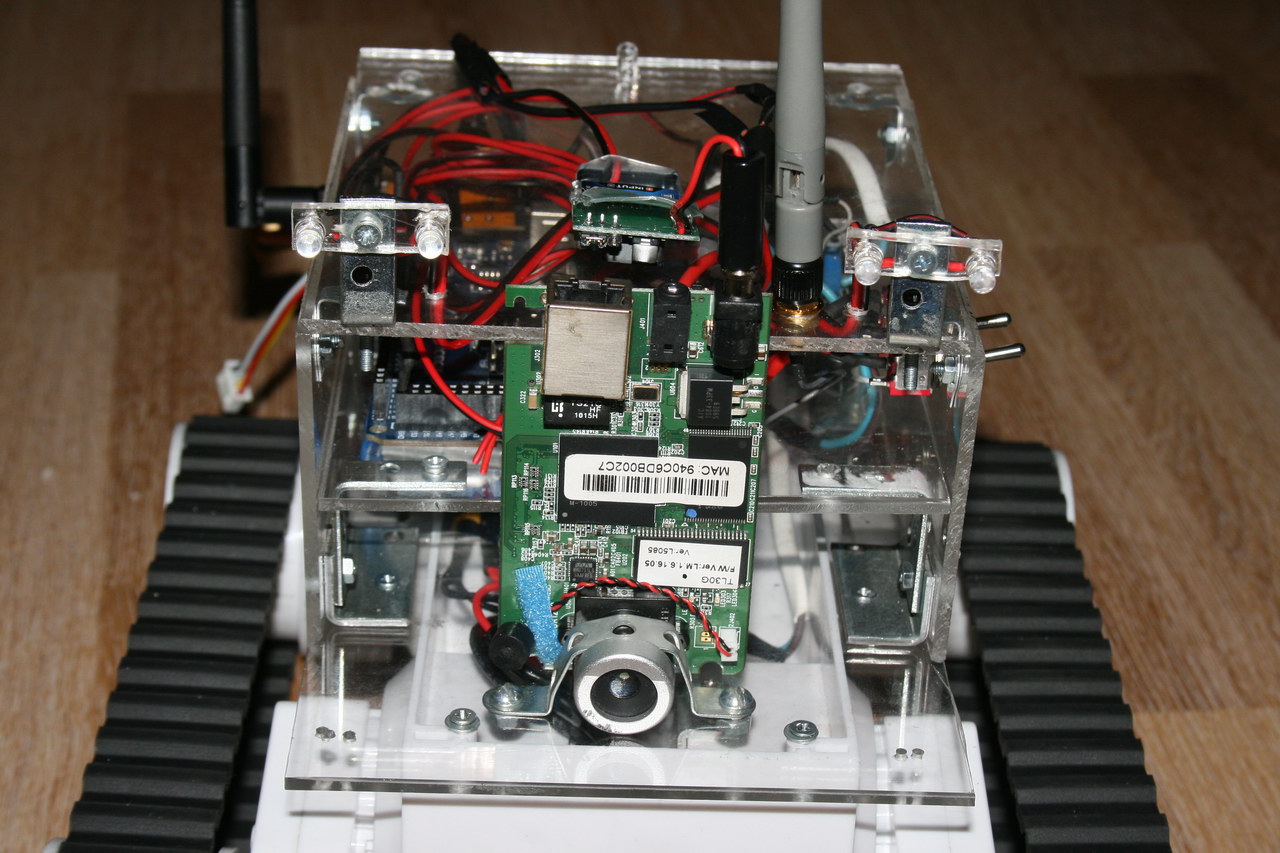

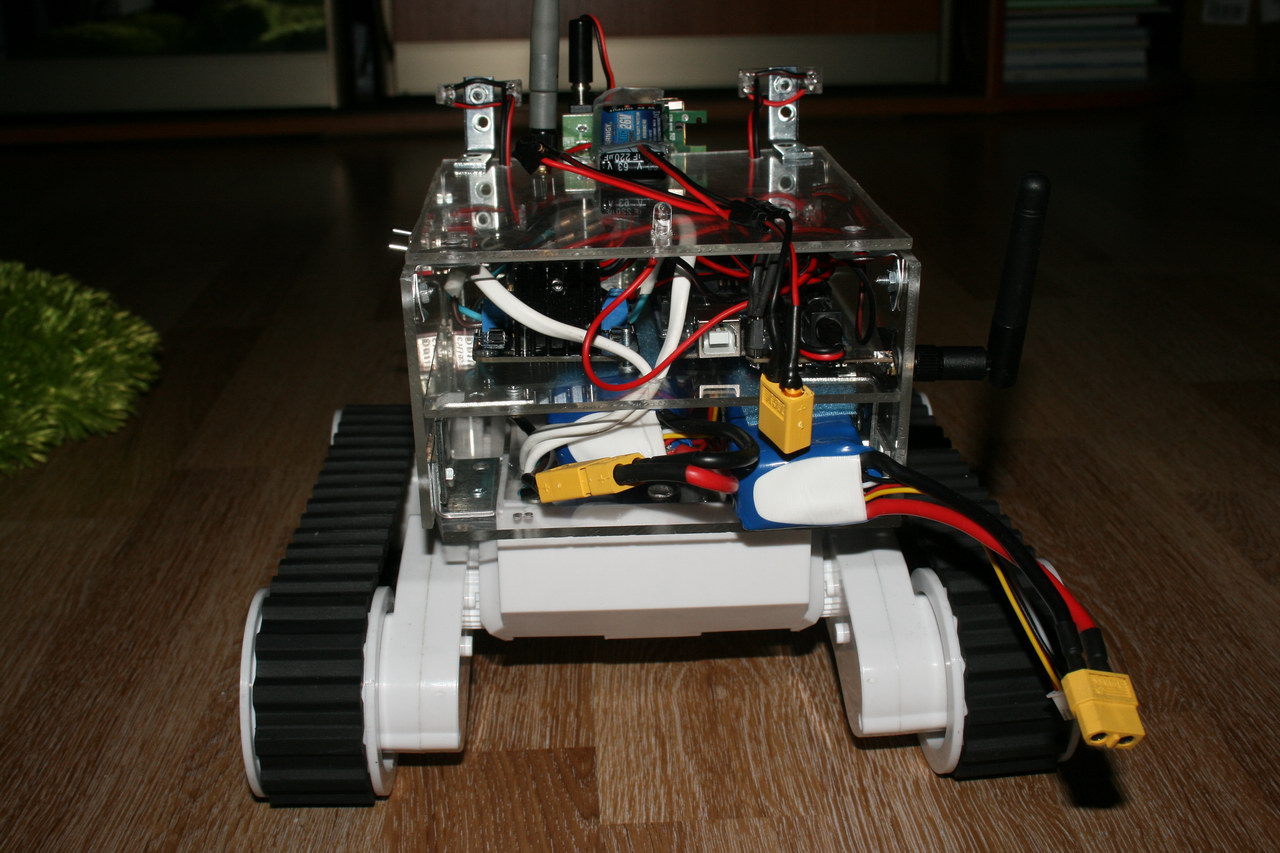

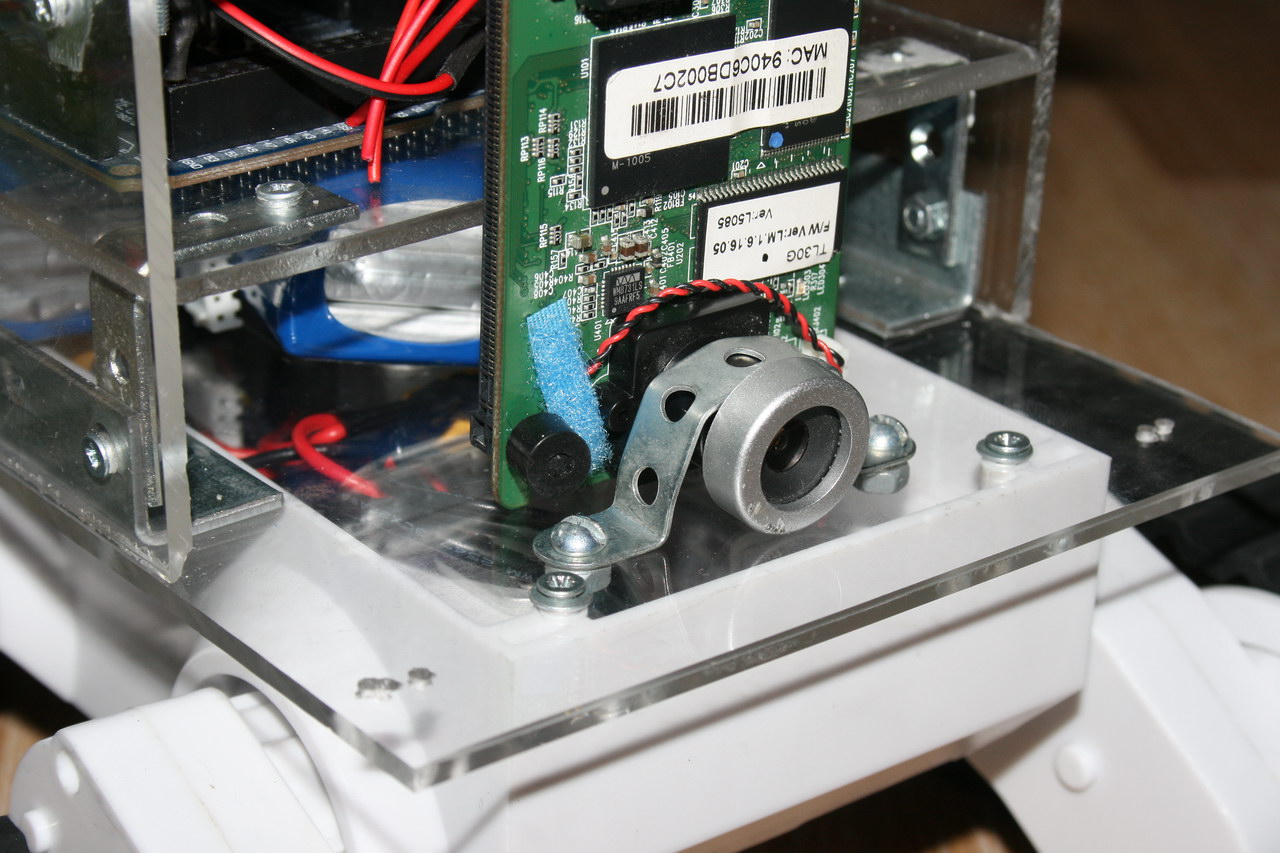

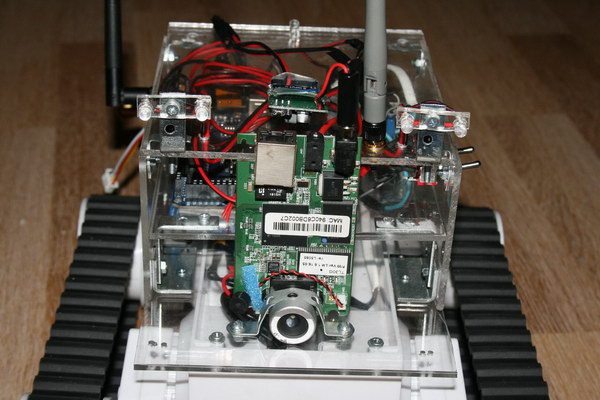

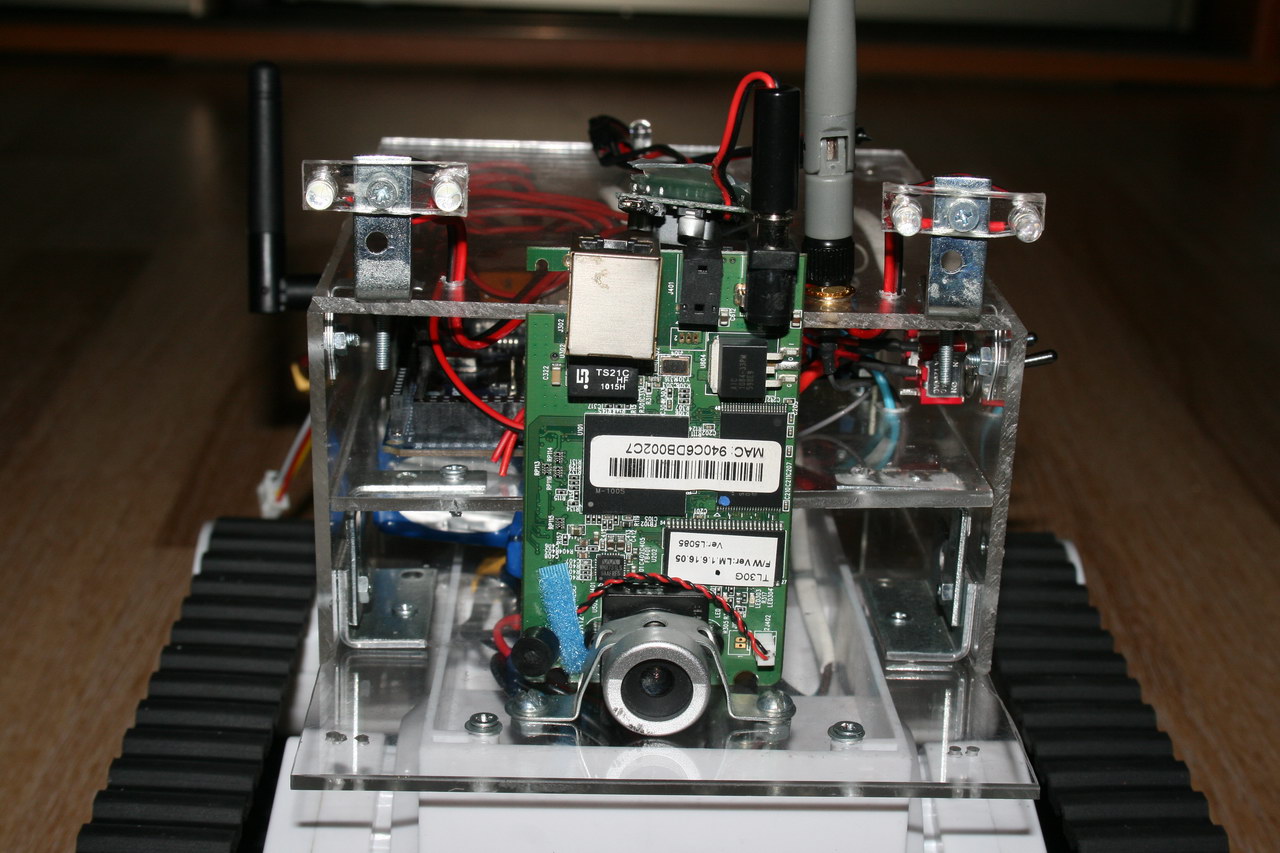

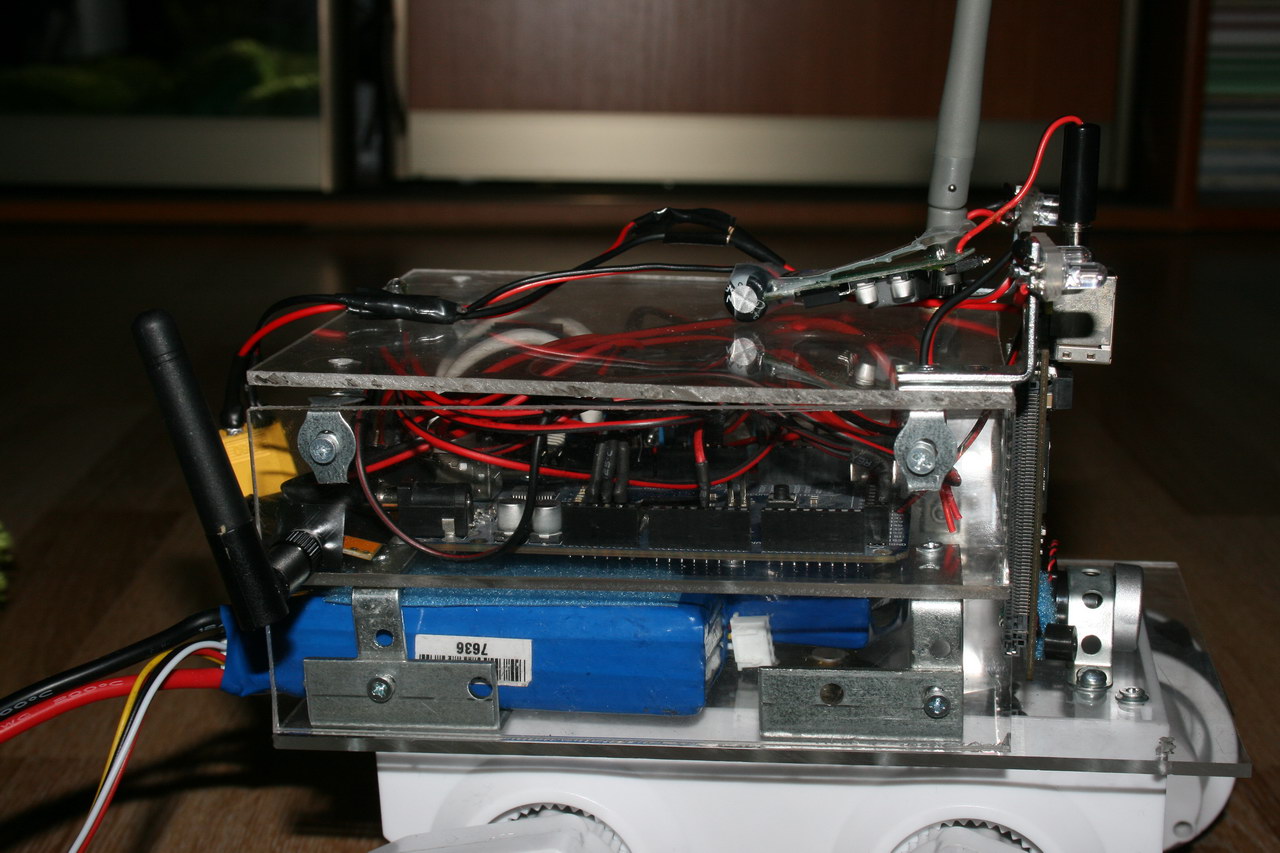

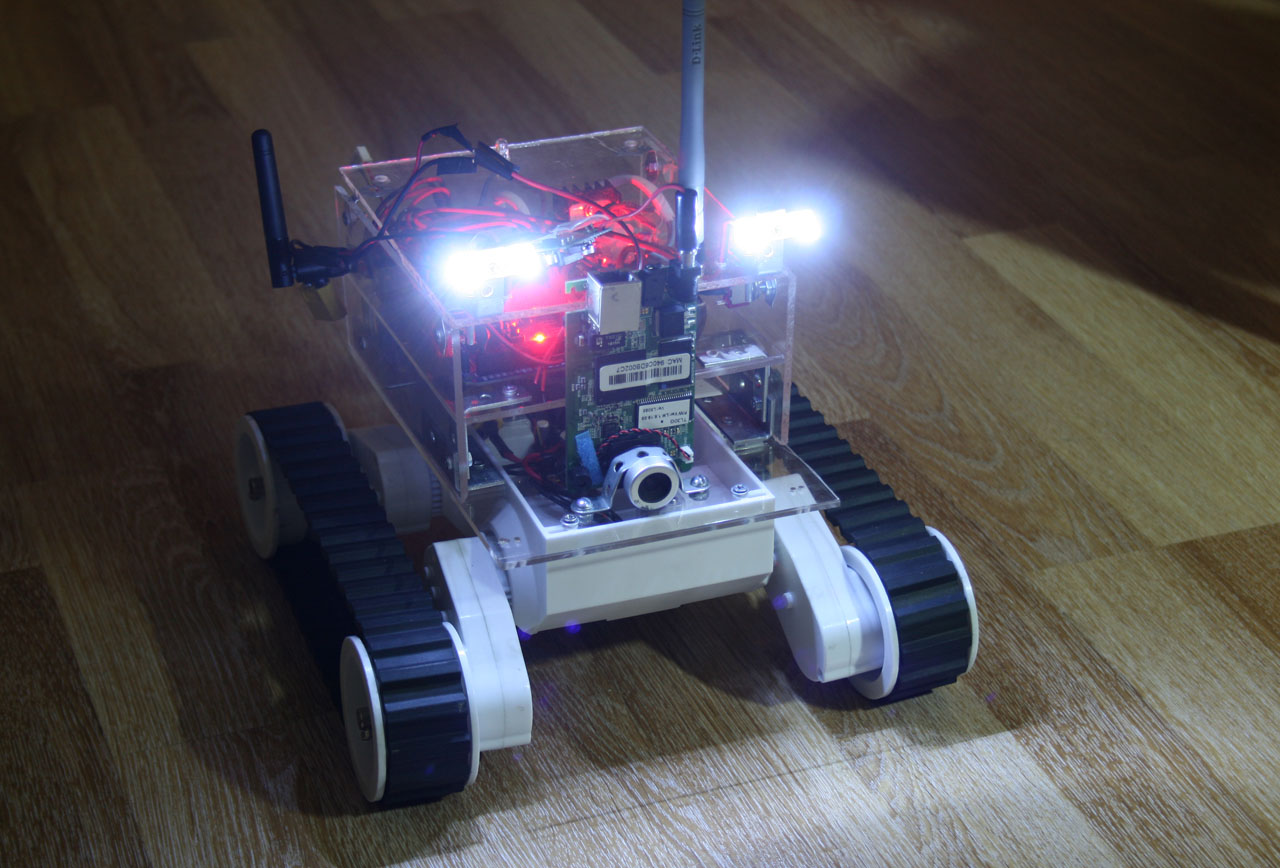

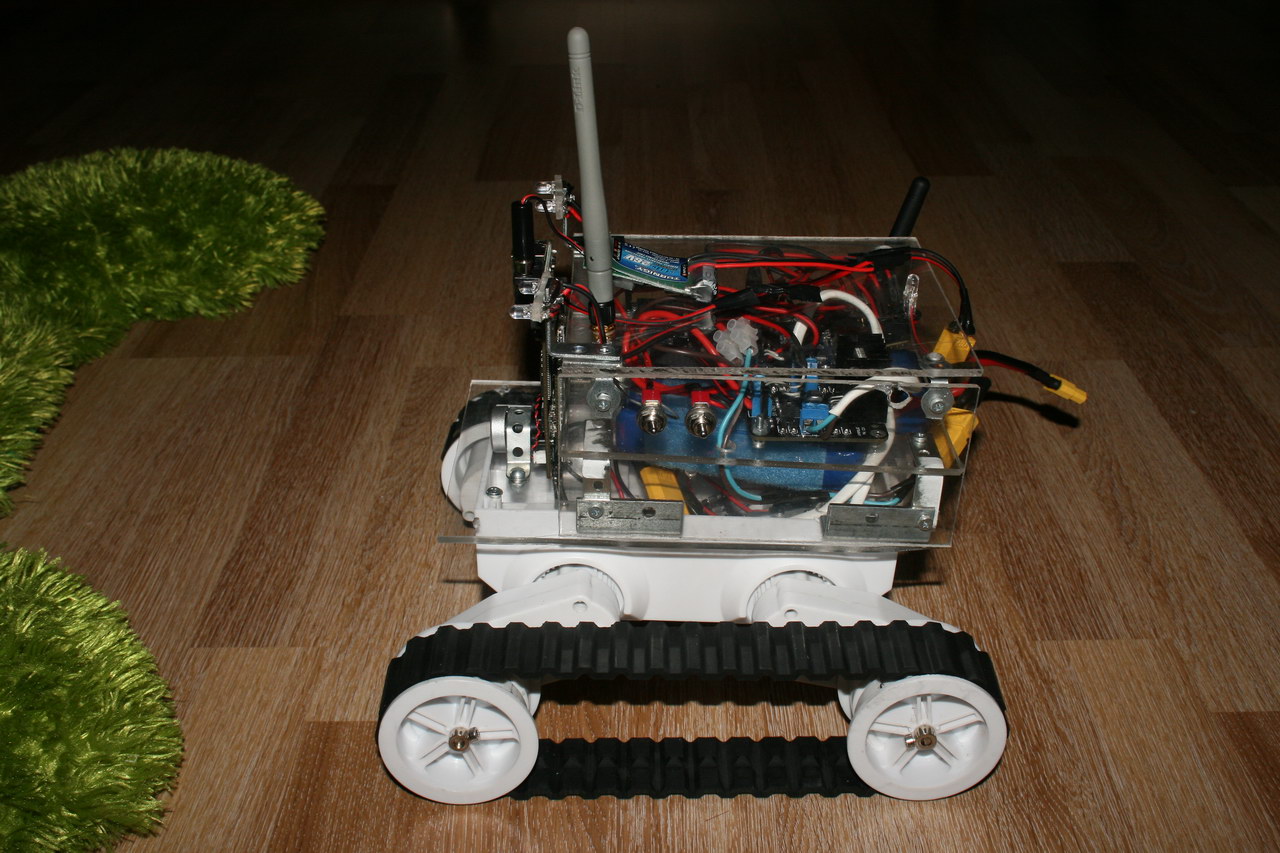

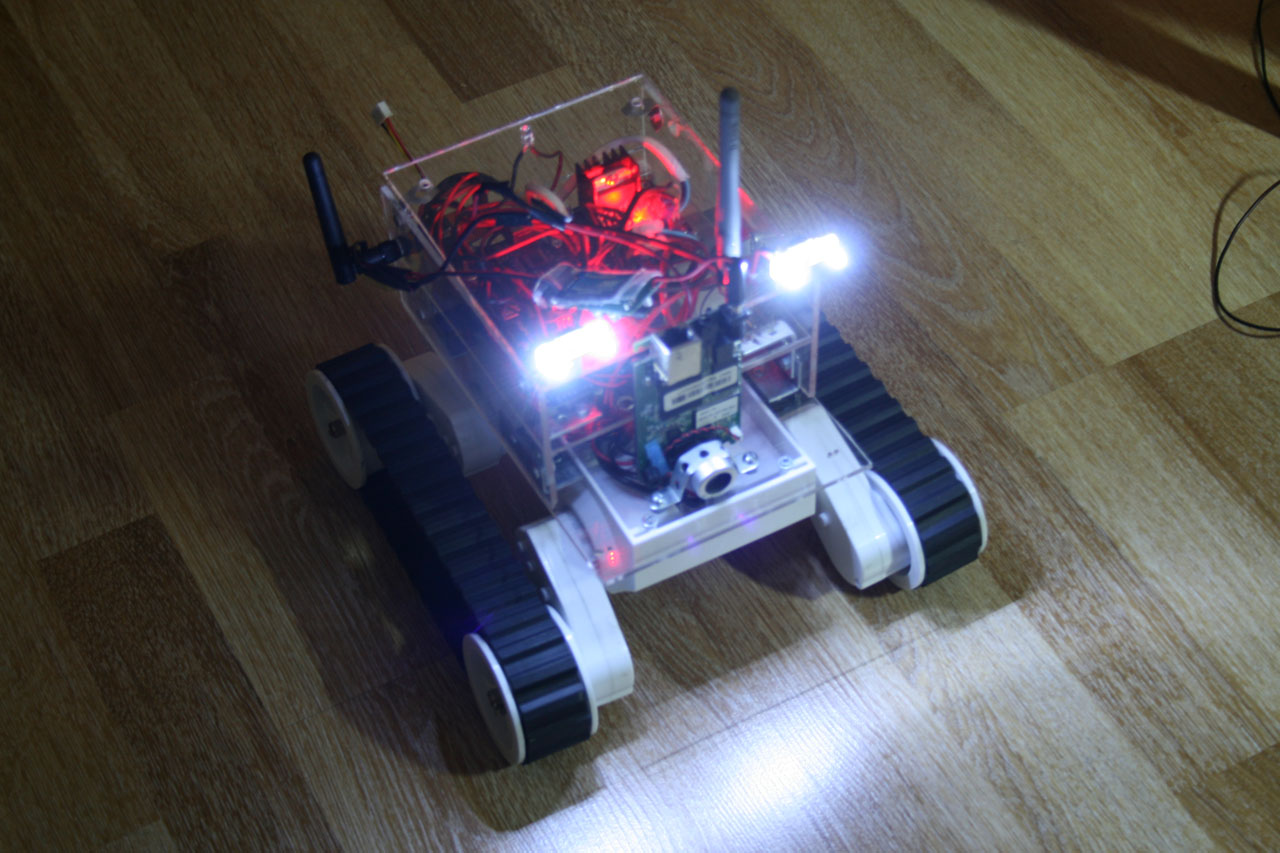

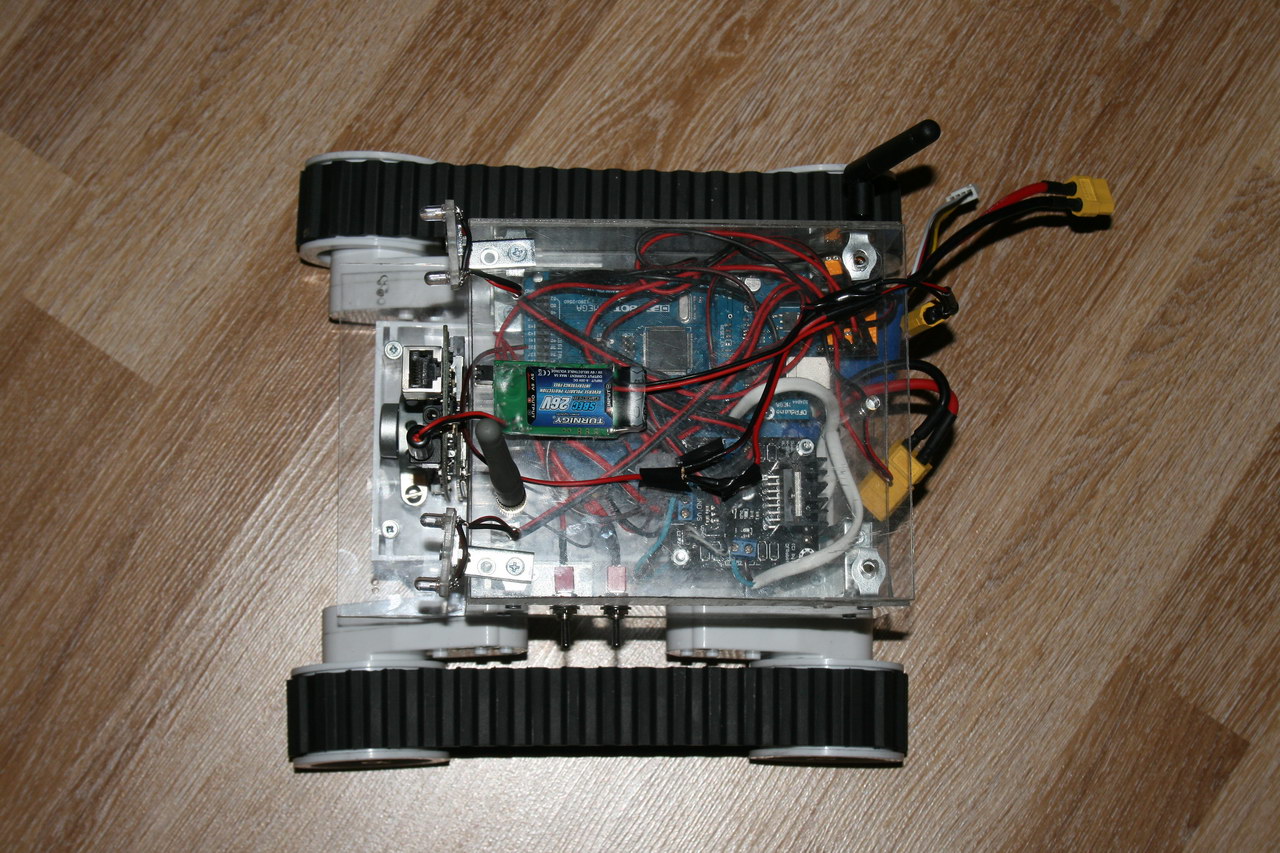

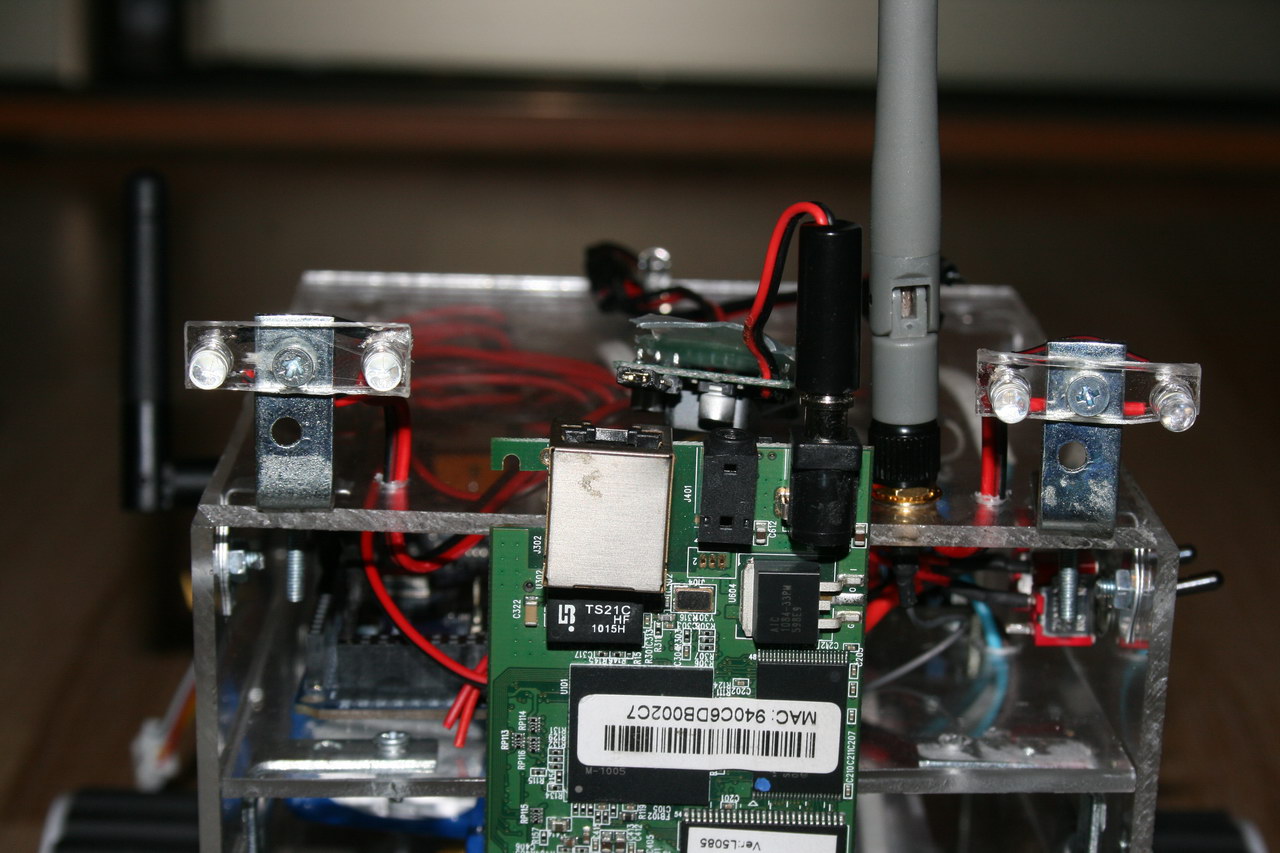

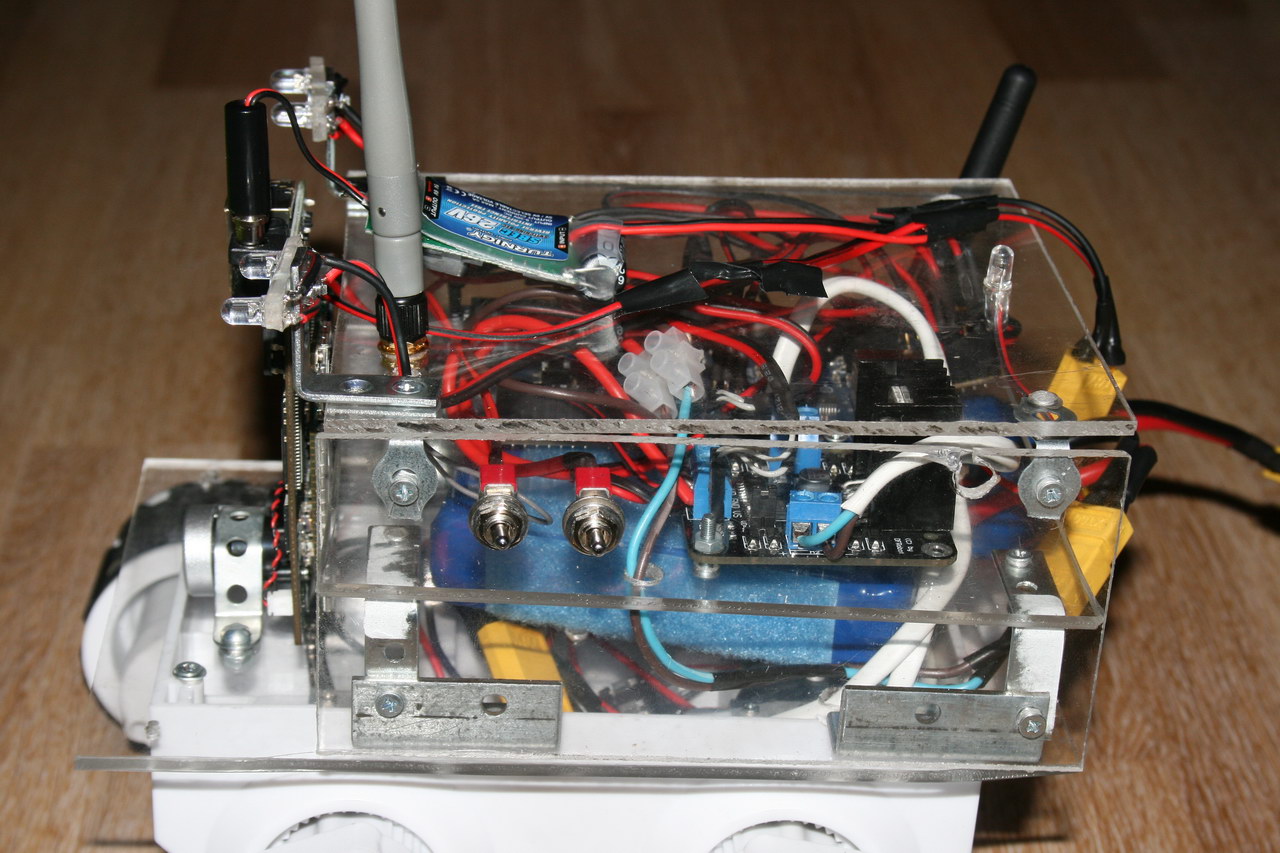

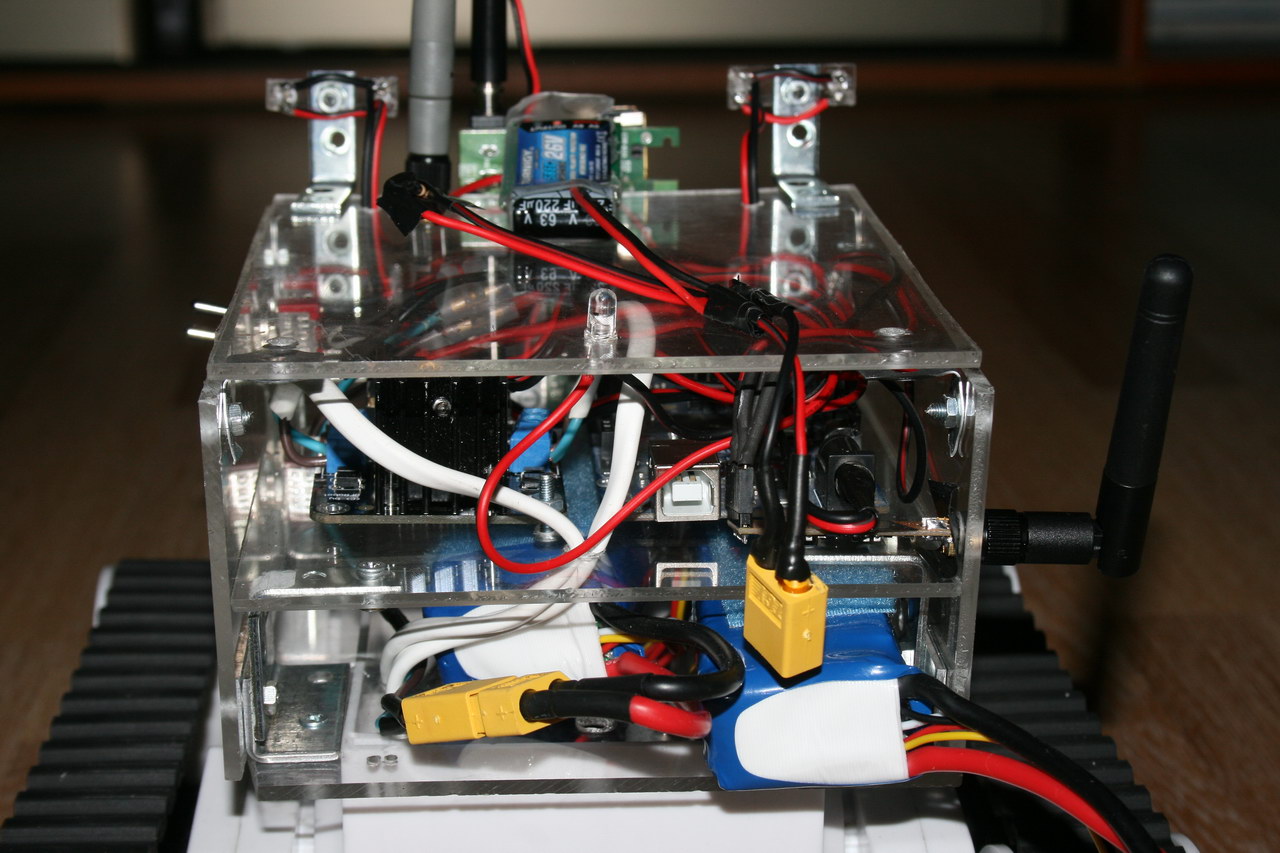

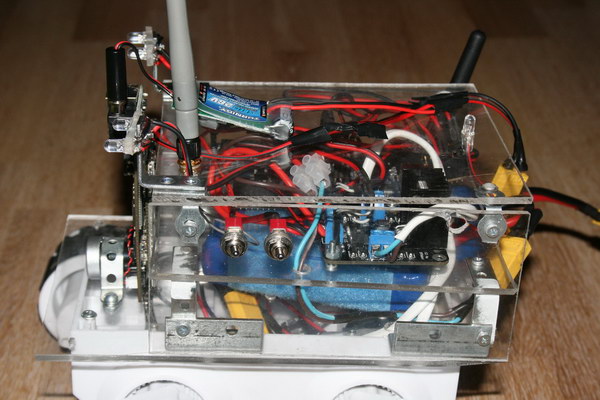

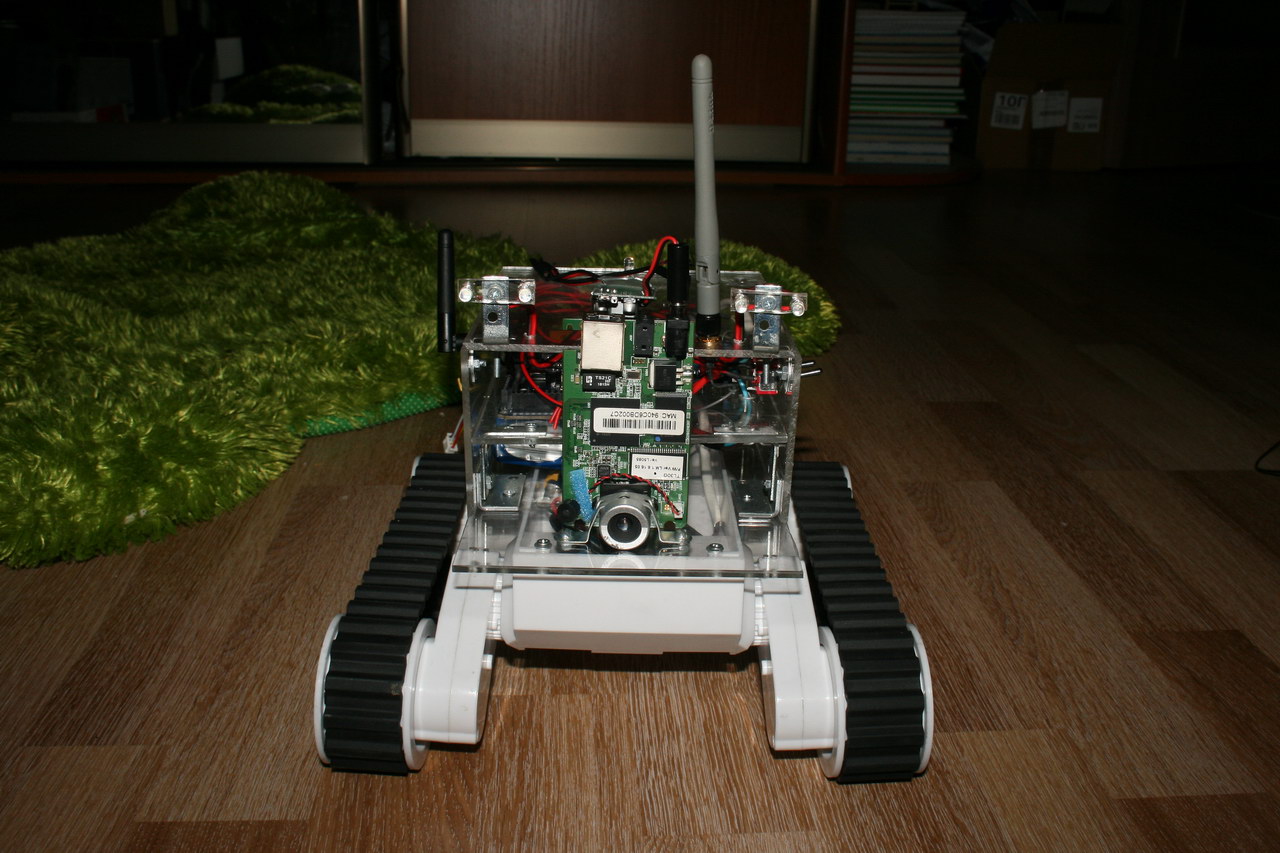

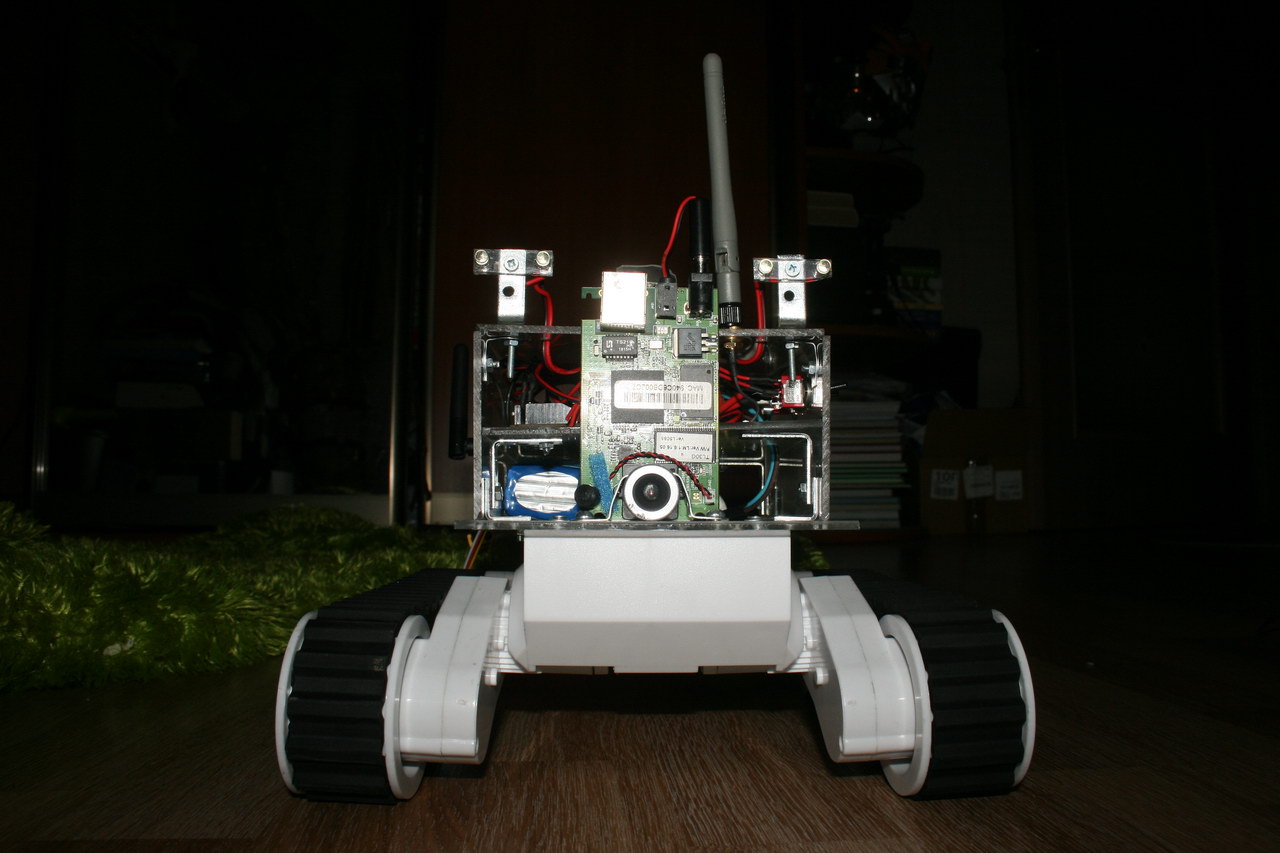

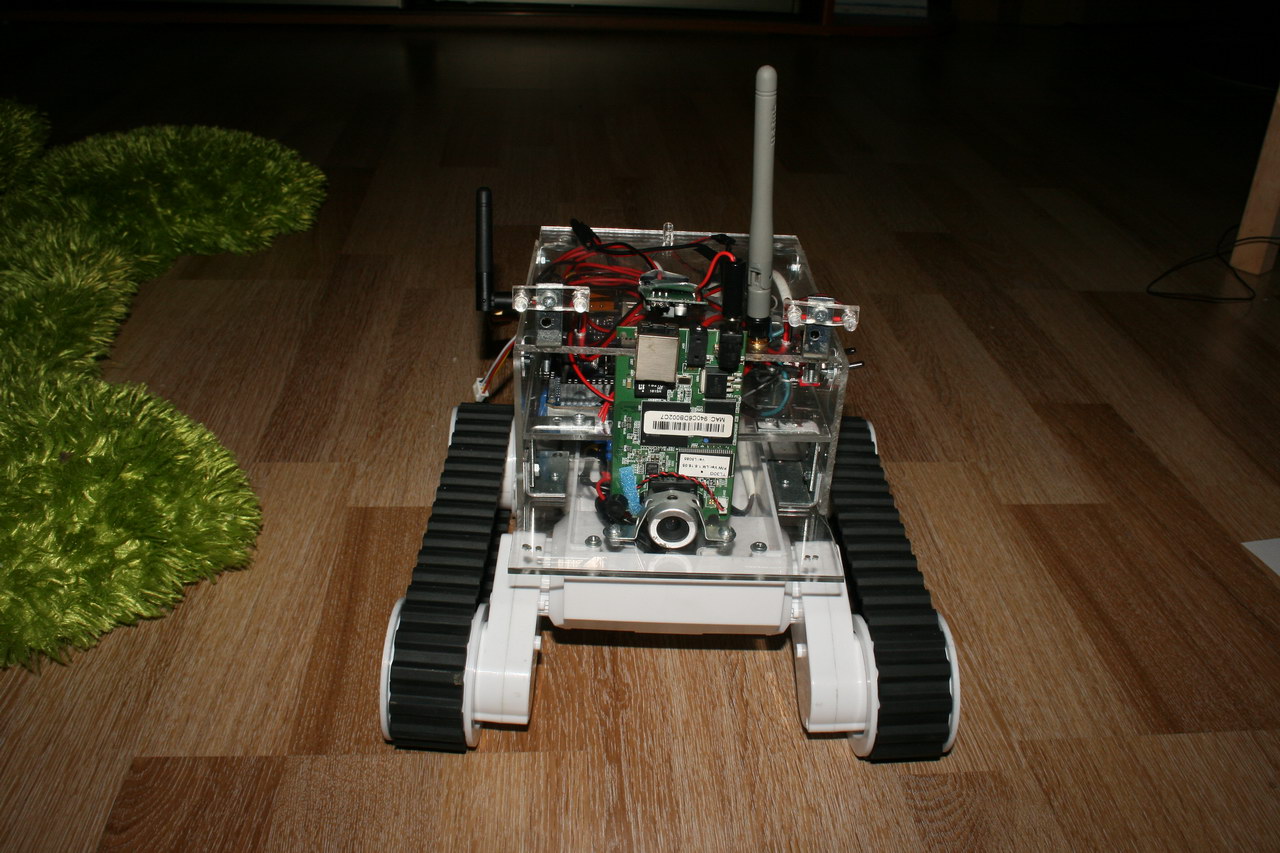

Всё та же тележка Rover5. Нынешний прозрачный корпус из оргстекла - пробный. Нужен посерьёзнее. Питерские коллеги обещали вырезать из пластика, для этого вот снимаю размеры и выкладываю фотки имеющегося корпуса.

Размеры - в самом низу. Все картинки кликабельны - по щелчку мышкой откроется фотка бОльшего размера.

Полный размер

Продолжение...


Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер


Полный размер

Полный размер

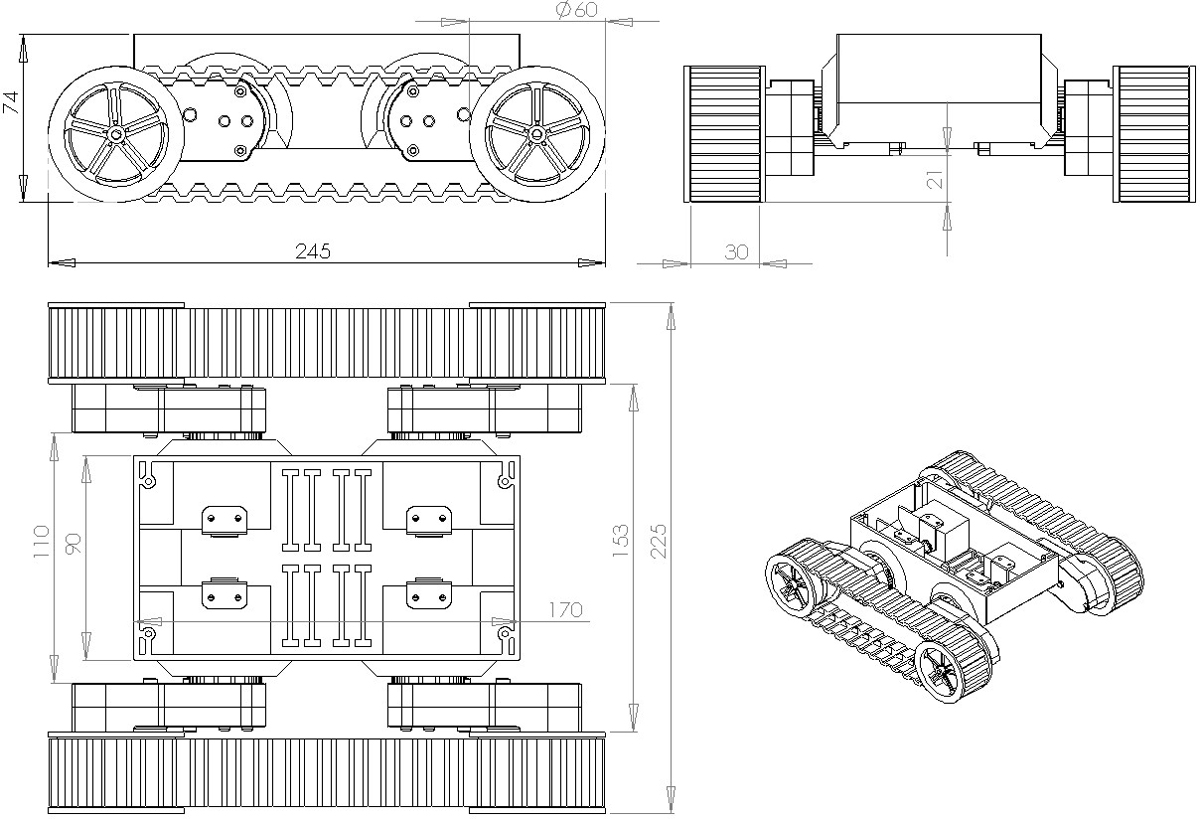

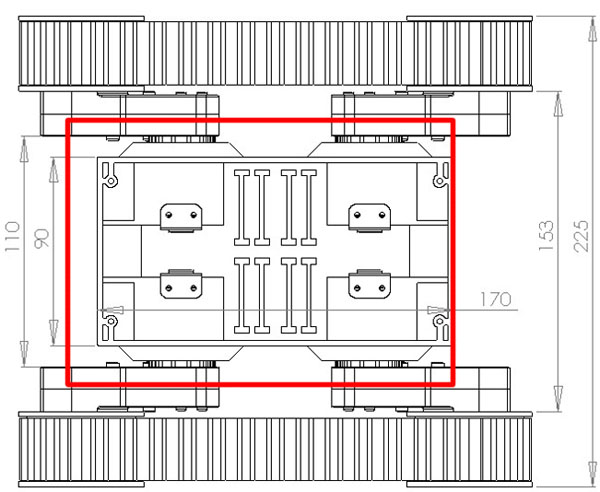

Чертёж шасси взят с сайта производителя

Полный размер


Размеры надстройки над тележкой и расстояния между технологическими отверстиями померял, ща оформляю в виде картинки.

Думаю, 3D модель хорошо бы выложить исходники, на этой платформе народ с Робофорума роботы делает, им тож пригодится.

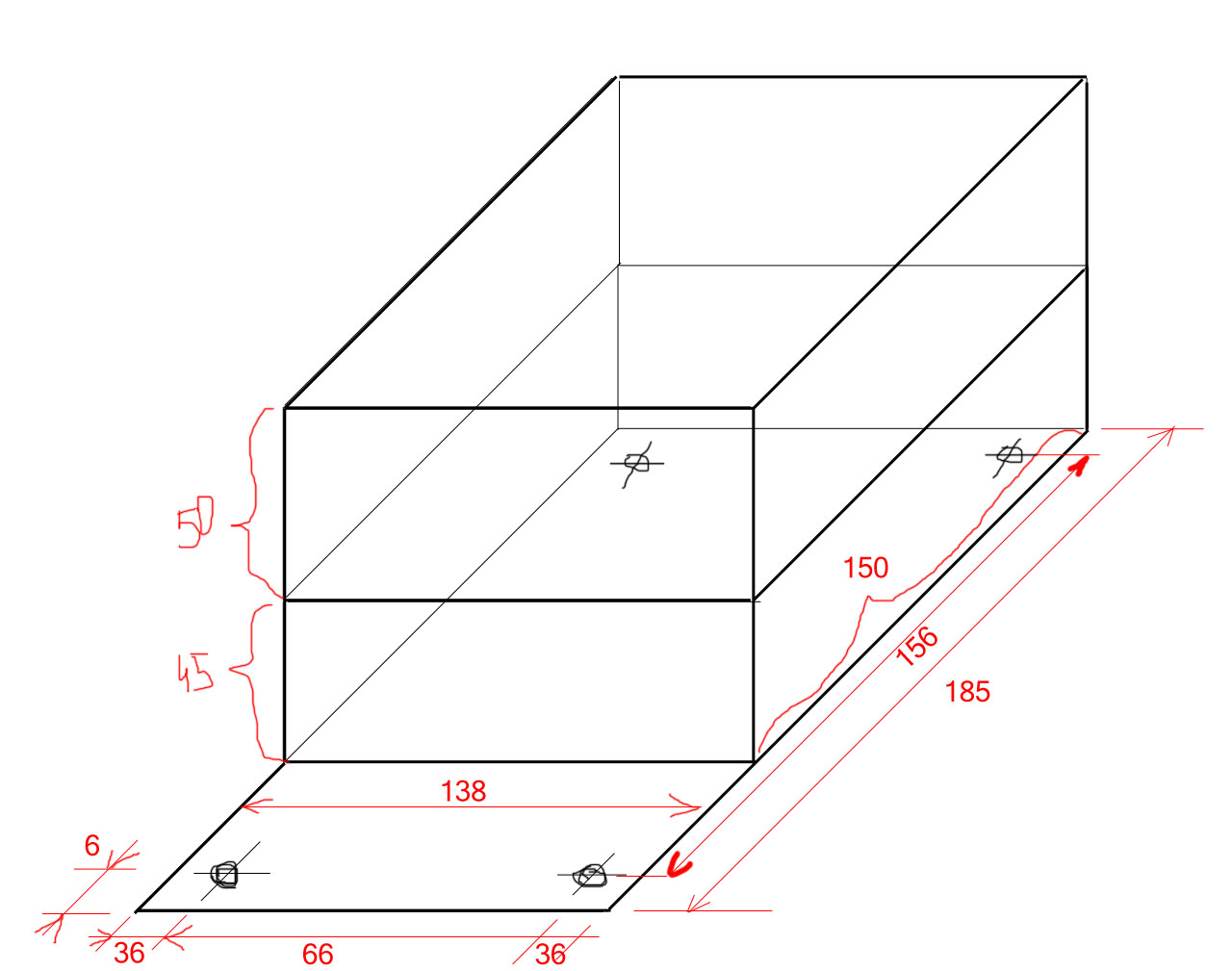

UPD> Чертёжник из меня никакой. Так что за "схему" шибко не пинать, рисовал в Фотошопе :-D Если кто подскажет софтинку, где можно удобно чертить такие вот рисуночки - буду благодарен. SolidWorks не предлагать - я его уже пробовал, весь моск вынес.

Полный размер


Красная линия - края основания корпуса, которое прикручивается к шасси. Главное чтоб дырочки совпали.

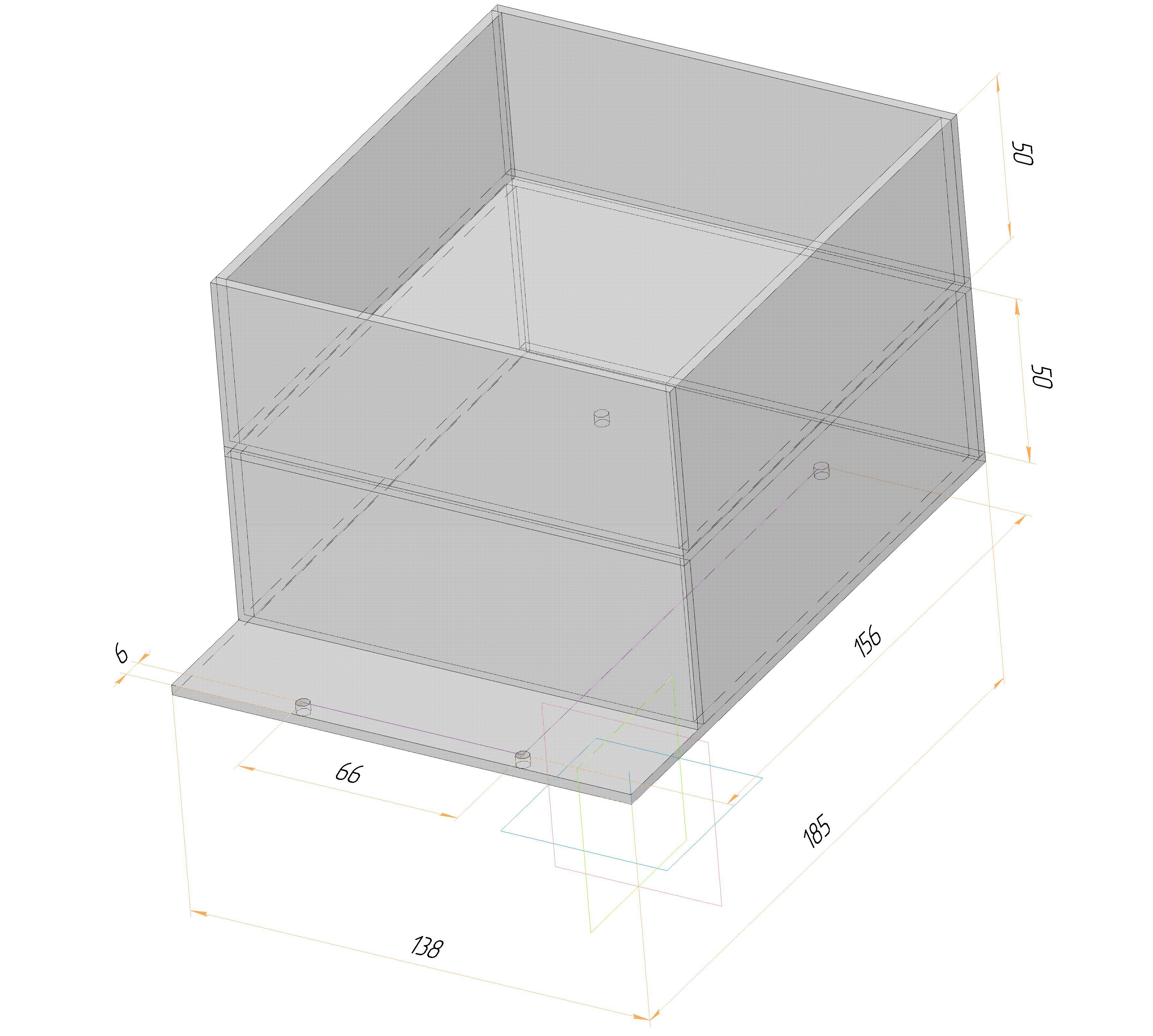

UPD> Дядя Вася изобразил более прилично. Только тут верхней крышки нету.

Полный размер

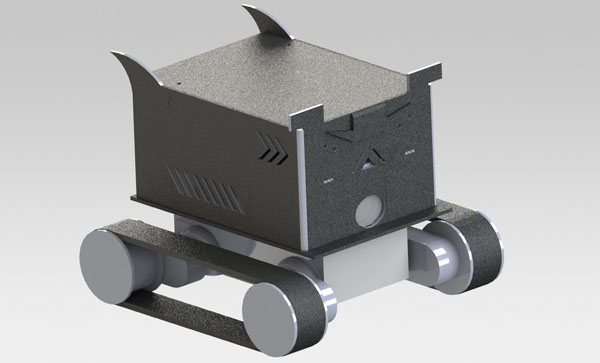

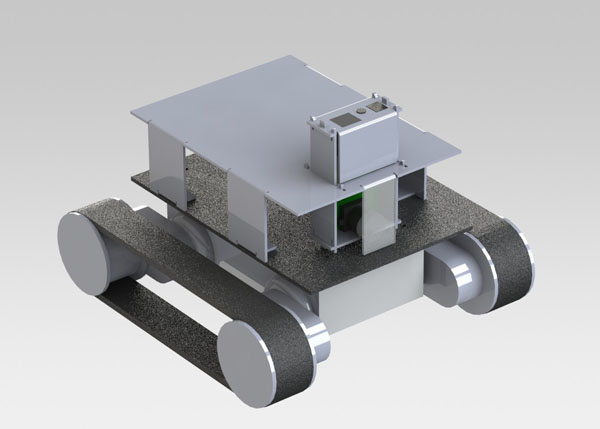

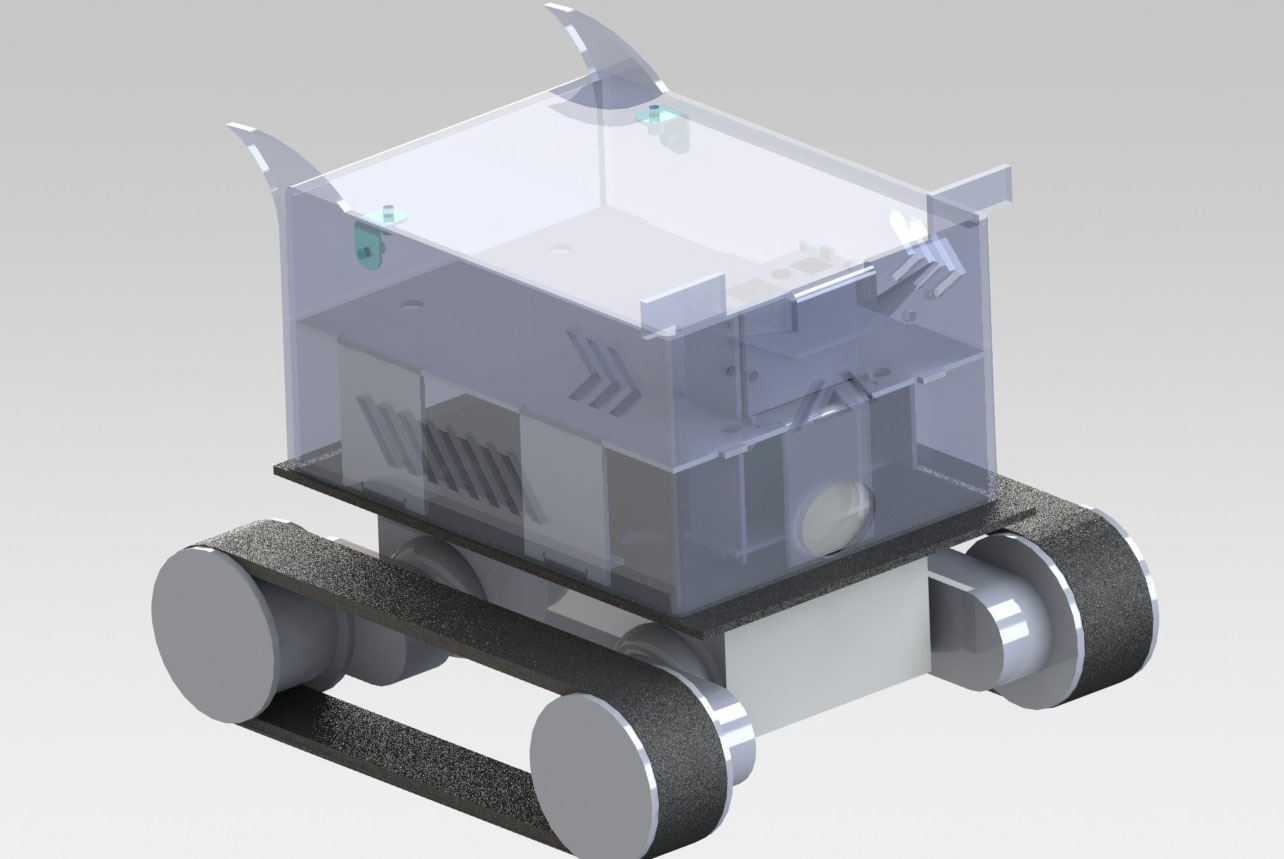

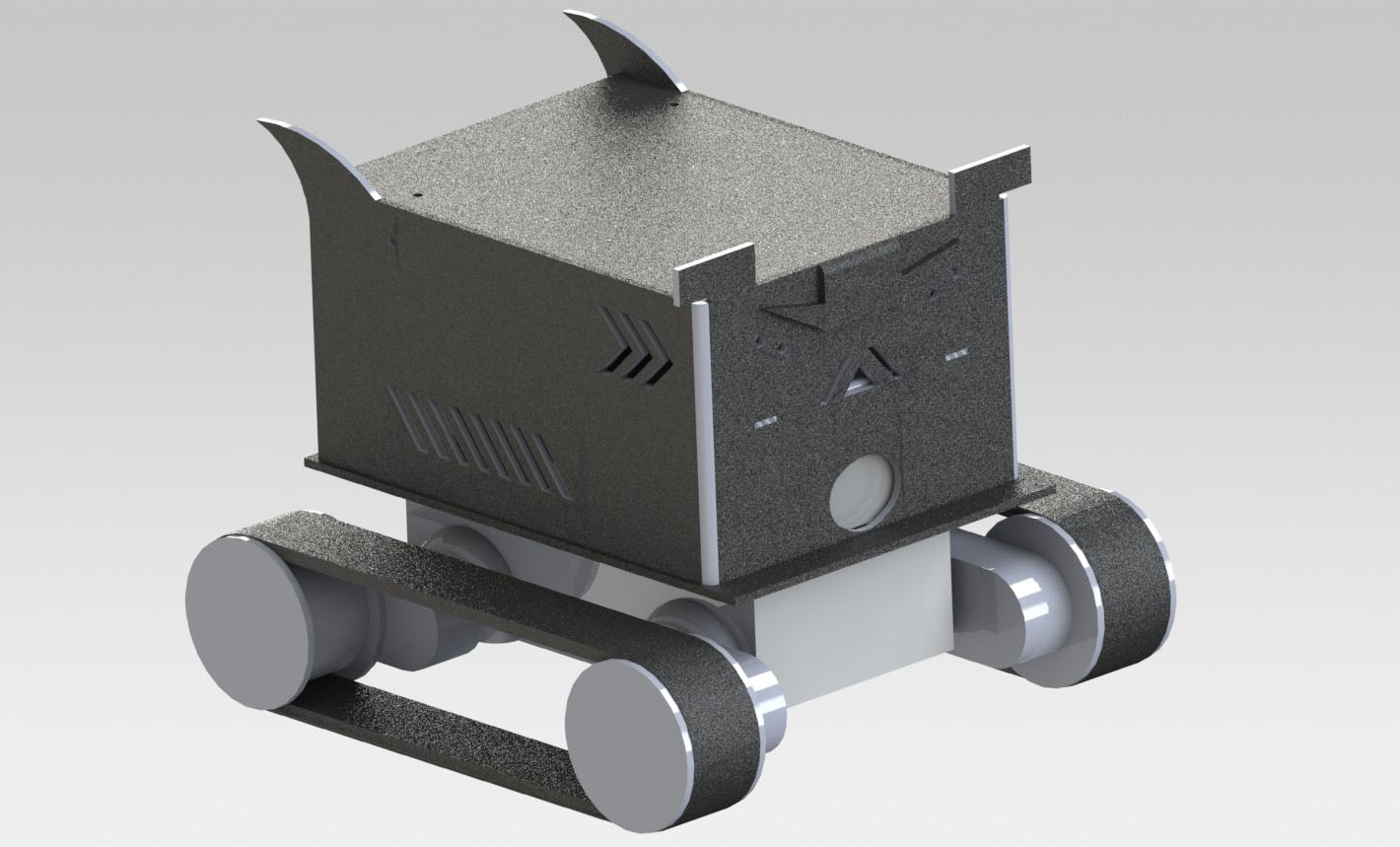

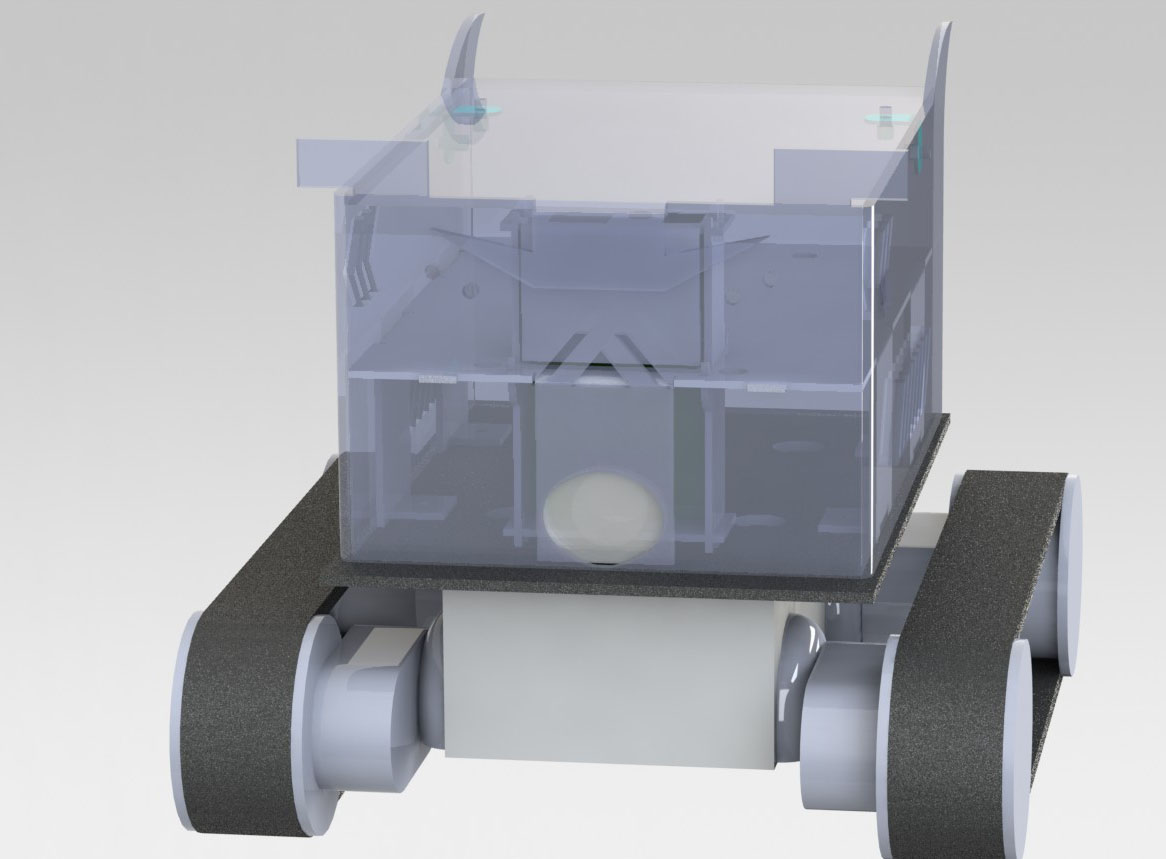

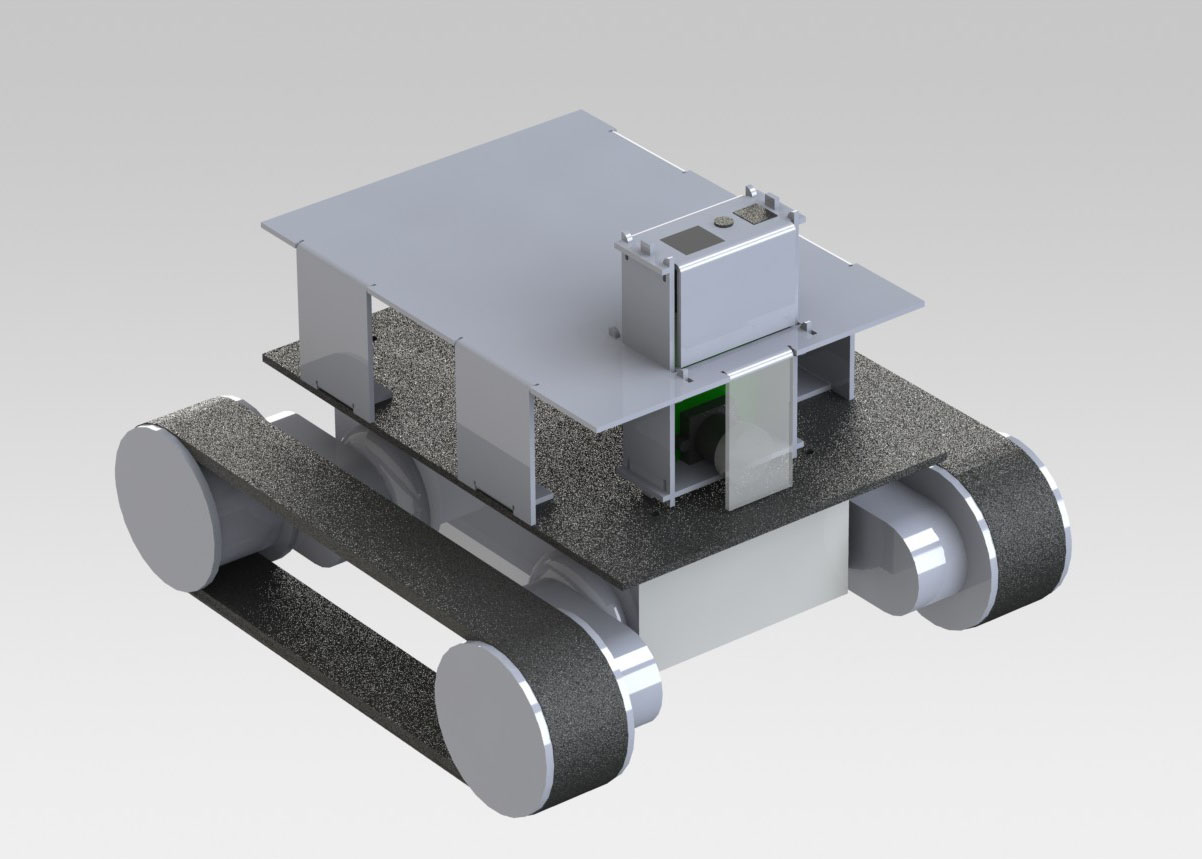

UPD> Денис - маладца! Уже есть 3D модель:

Полный размер

Полный размер

Полный размер

Полный размер

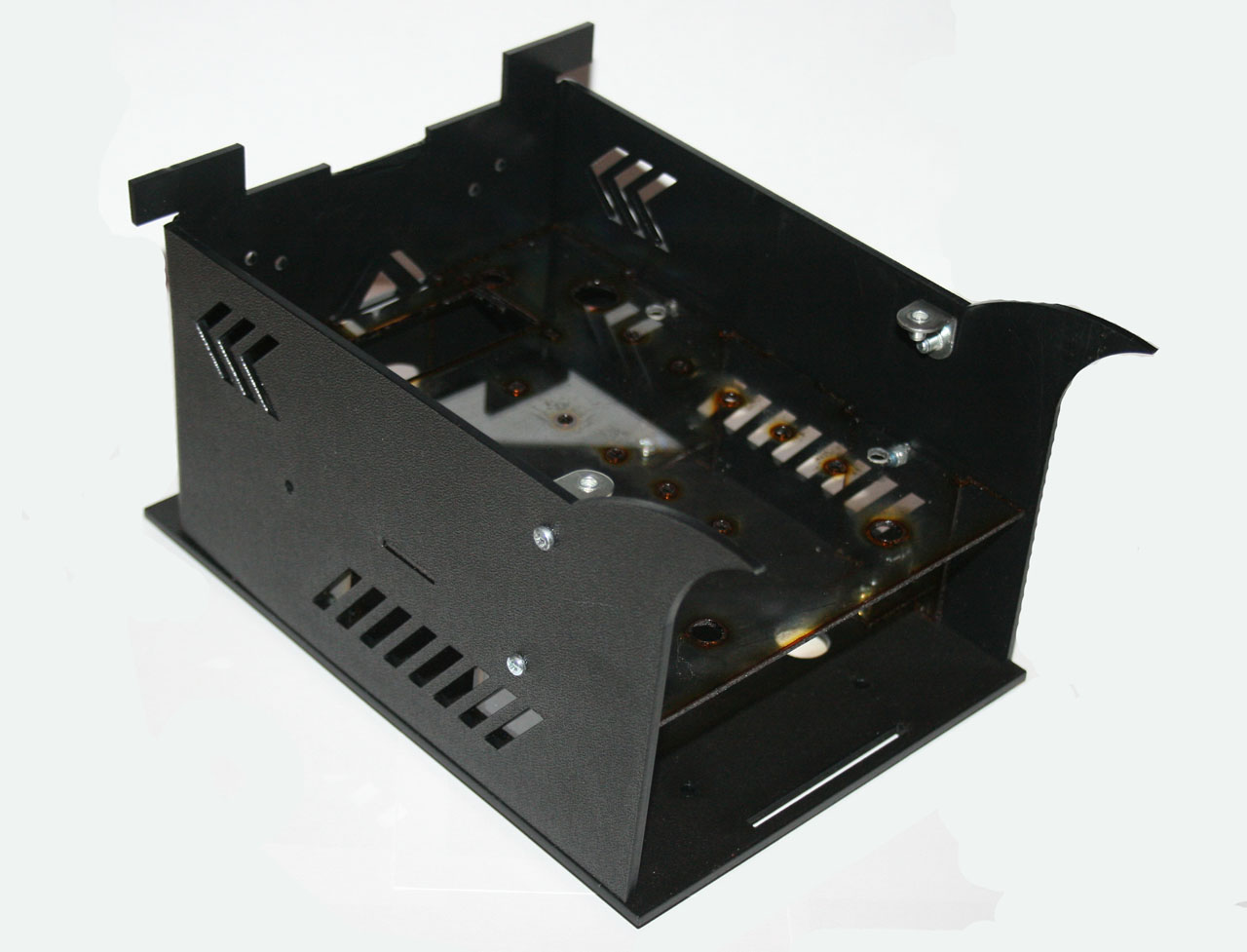

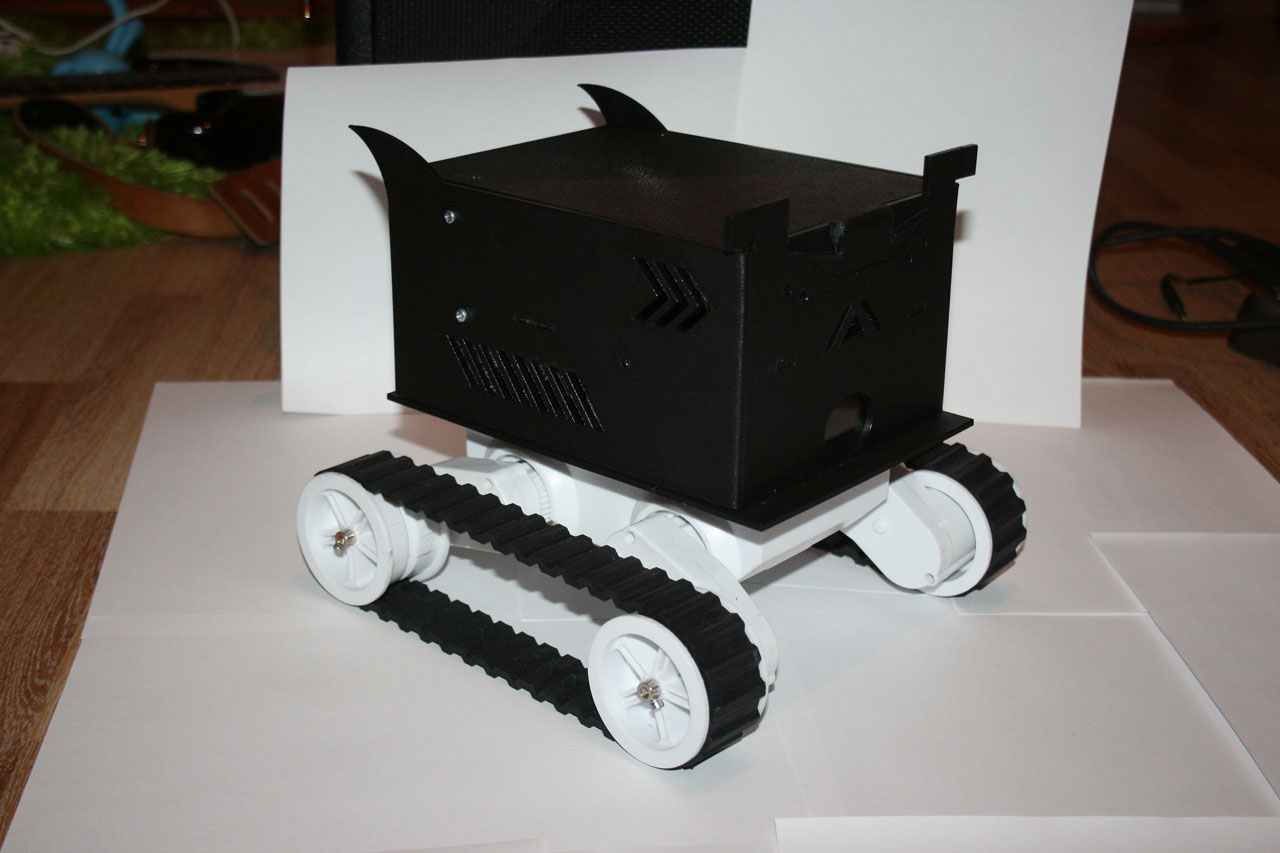

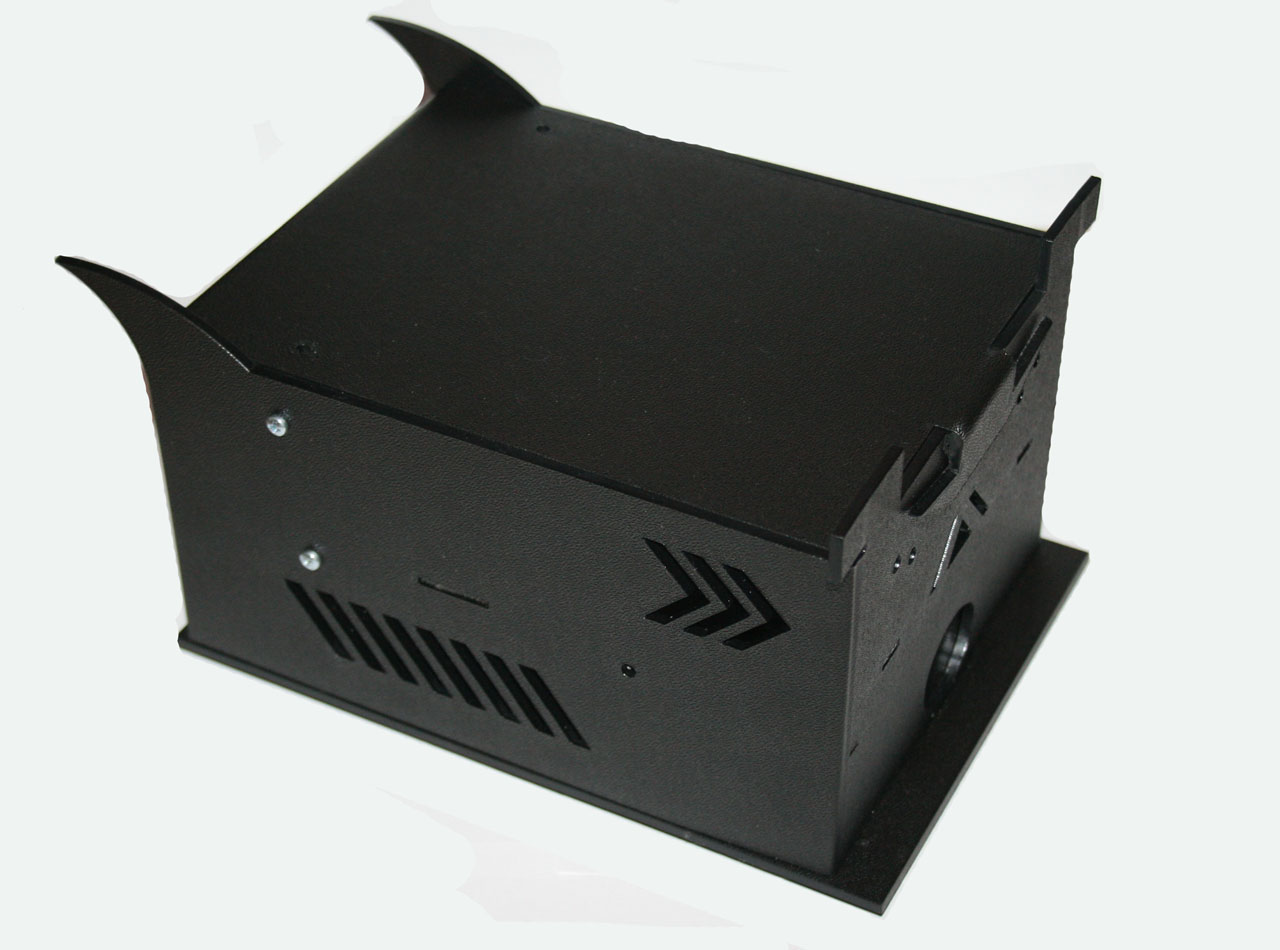

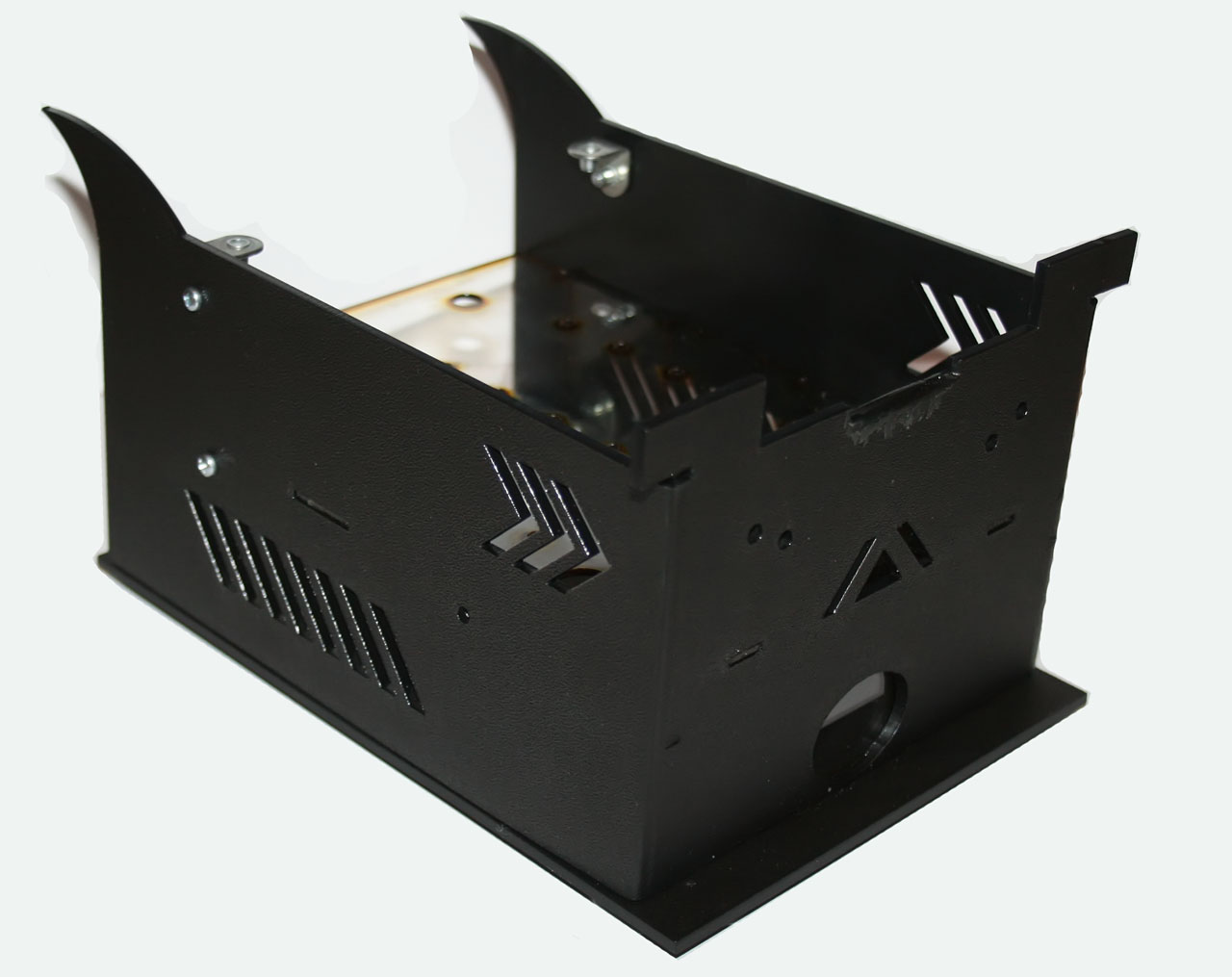

UPD> 27.03.2012 Корпус вырезан, сегодня вот приехал из Питера.

Полный размер

Полный размер

Полный размер


Полный размер
